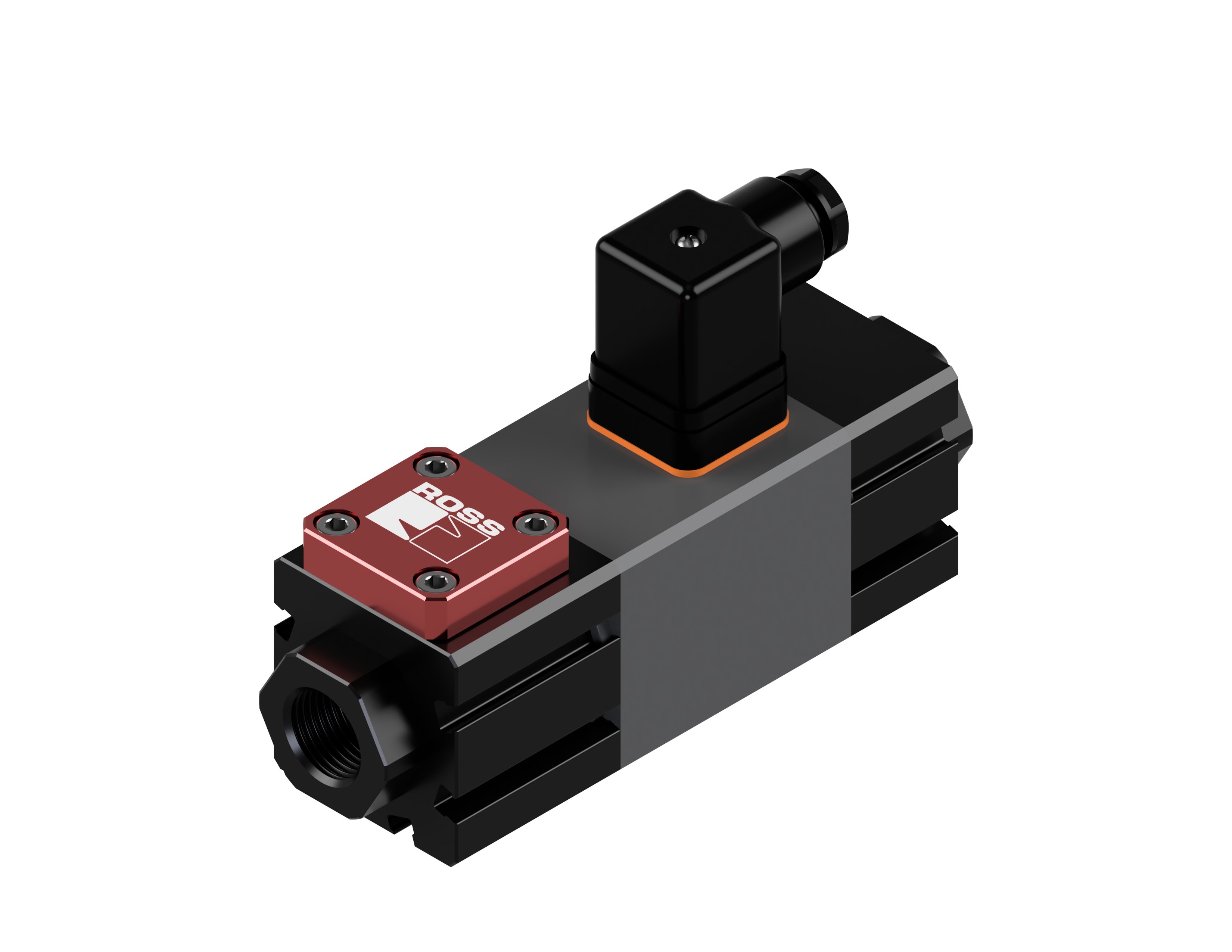

Configurateur - Vannes coaxiales et modules [Séries CV10 et CV20] CV10150162
Distributeurs coaxiaux ROSS – Fiables, polyvalents et performants
Les vannes coaxiales ROSS sont conçues pour les applications industrielles exigeantes où des temps de réponse rapides, des débits élevés et une grande fiabilité sont essentiels. Elles sont disponibles en quatre modèles :
- Les séries CLASSIC - (DN10, DN15, DN25) sont disponibles en tant que vannes 2/2 ou 3/2 voies , à action directe ou à commande externe, offrant des solutions flexibles pour diverses applications.
- La série COMPACT - (DN04) est composée de vannes 2/2 voies à commande externe peu encombrantes, idéales pour les applications où l'espace d'installation est limité.
- Les vannes de la série ECO - (DN08) sont disponibles en versions 2/2 ou 3/2 voies , à action directe ou à commande externe, offrant des solutions flexibles pour diverses applications.
- Les vannes coaxiales modulaires constituent un système flexible et extensible pour les applications complexes.
Vous trouverez plus de détails sur la page relative aux vannes coaxiales modulaires .
Pour une fonctionnalité accrue, une large gamme d' accessoires pour vannes coaxiales est disponible.
Besoin d'une solution personnalisée ? Nous proposons également des conceptions sur mesure sur demande.
Besoin d'aide ? Aucun problème !
Service Clients
Service technique
+1 (416) 251-7677
CV10150162
Besoin d'aide ? Aucun problème !
Service Clients
Service technique
+1 (416) 251-7677
Information produit
| Type de vanne | Valve coaxiale |
| Série | CV10 |
| Médias | liquides, gaz très visqueux, contaminés et neutres |
| Actionnement | Jeu direct |
| Tension | 24 V CC |
| Actuel | 1,7 A |
| Diamètre nominal | DN15 |
| Fonction | Distributeur de vannes modulaires 2/2 voies |
| Fonction NC/NO | Normalement ouvert |
| Type de fil | G |
| Taille du tuyau | 3/8 |
| Débit (m³/h) | 7,0 kV (8,16 CV) |
| Plage de pression | 0-16 bar (0-240 psi) |
| Contre-pression | max. 0 à 16 bar (0-240 psi) |
| Température ambiante | -10°C à +50°C (-4°F à +122°F) |
| Température du milieu | -10°C à +100°C (-4°F à +212°F) |
| Entraînement électrique | Boîtier de solénoïde CC en acier, revêtu de surface. Réarmement : ressort 1.4310 |
| Tolérance de tension | ± 10 % par rapport à la norme VDE 0580 |
| classe d'isolation (fil) | H (180°C) |
| Cycle de service | 100% ED |
| Port électronique | Connecteur DIN EN 175301-803, Forme A |
| Indice de protection du boîtier | IP 65 avec connecteur monté |
| Matériau du siège de soupape | PTFE |
| Matériau d'étanchéité | NBR |
| Matériau du corps de vanne | Aluminium anodisé noir |
| Matériau du tube de contrôle | Acier inoxydable |
| Poids | 3,7 kg (8,2 lb) |
+
Configurateur - Vannes coaxiales et modules [Séries CV10 et CV20]
CV10150162
Contactez-nous pour un modèle 3D
+
Configurateur - Vannes coaxiales et modules [Séries CV10 et CV20]
CV10150162
Contactez ROSS Canada pour les informations de commande
+
