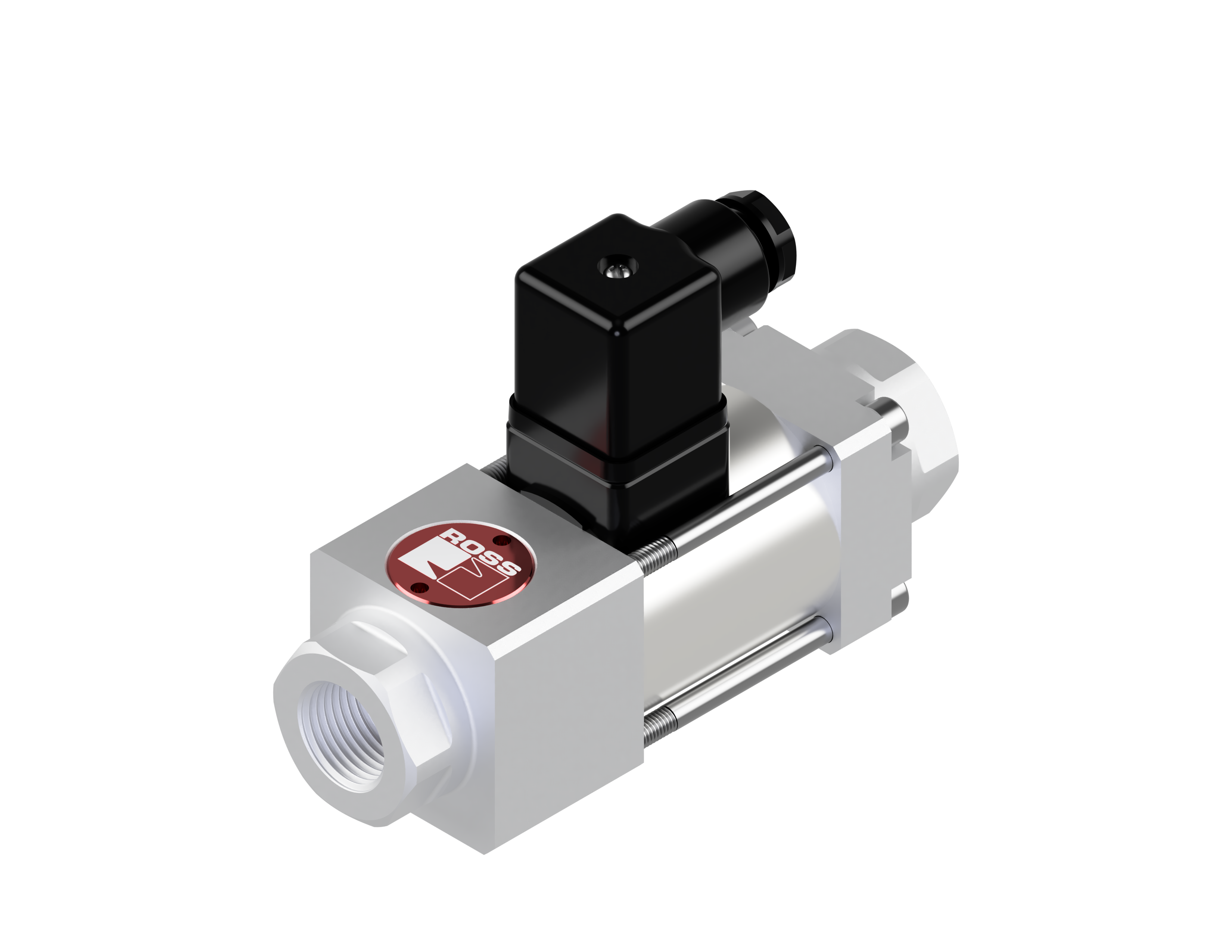

ECO - DN08 (Action directe 2/2 voies) Série ECO, électromagnétique, tube de commande coaxial et siège de soupape rotatif
Brochure
Mode d'emploi
Catalogue de produits
Distributeurs coaxiaux ROSS – Fiables, polyvalents et performants
Les vannes coaxiales ROSS sont conçues pour les applications industrielles exigeantes où des temps de réponse rapides, des débits élevés et une grande fiabilité sont essentiels.
- La série ECO - (DN08) est disponible en vannes 2/2 ou 3/2 voies, à action directe ou à commande externe, offrant des solutions flexibles pour diverses applications.
- Des kits d'entretien adaptés sont disponibles sur demande.
Principales caractéristiques et avantages
| Médias | liquides, milieux très visqueux, contaminés, agressifs et abrasifs, ainsi que gaz neutres et réactifs |
| Siège de soupape sphérique | La rotation sur 4 axes assure une durée de vie plus longue et un débit élevé |
| Contrôle rapide et précis | Contrôle efficace des processus, performances système optimisées |
| Conception personnalisée | permet une utilisation polyvalente et différents médias |
| Entretien | Dans de nombreux cas, il n'est pas nécessaire de démonter la vanne coaxiale pour la maintenance. |
Pour une fonctionnalité accrue, une large gamme d' accessoires pour vannes coaxiales est disponible.
OUVRIR LE CONFIGURATION
Spécifications standard, action directe :
| GÉNÉRAL | Tailles | DN08 |
| Conception de la construction | tube de commande coaxial et siège de soupape rotatif | |
| Fonctions | Interrupteurs 2/2 et 3/2 voies, normalement fermés (NF) ou normalement ouverts (NO). | |
| Mode de fonctionnement | action directe, électromagnétique | |
| Position de montage | n'importe lequel | |
| Taille du port | G¼ - G¾; NPT¼ - NPT¾ | |
| Valeur kv-ø | max. 2,5 m³/h | |
| CORPS DE SOUPAPE | Matériel | Ébauche en aluminium ; conception spéciale sur demande |
| MATÉRIAUX DE CONSTRUCTION | siège de soupape | PTFE, autres sur demande |
| matériau d'étanchéité | FKM, EPDM, NBR et autres matériaux disponibles sur demande. | |
| Matériaux en contact avec les médias | Ébauche en aluminium ; acier inoxydable sur demande | |
| Tube de contrôle | acier inoxydable | |
| CONDITIONS DE FONCTIONNEMENT | Pression de service* | 0-40 bar, autres pressions sur demande |
| Contre-pression** | Pression maximale : 0 à 16 bar, contre-pression plus élevée sur demande | |
| Aspirateur (conception spéciale) | < 1* 10-6 mbar*l/s | |
| Température ambiante | -10°C à +50°C, autres températures sur demande | |
| Température du milieu | -10°C à 100°C, autres températures sur demande | |
| PARAMÈTRE ÉLECTRIQUE | Tension | 24 V CC / 230 V 50-60 Hz (avec redresseur externe), tension spéciale sur demande |
| Conduire | Boîtier de solénoïde CC en acier, revêtu de surface. Réarmement : ressort 1.4310 | |
| Tolérance à la tension | ± 10 % par rapport à la norme VDE 0580, conception spéciale sur demande | |
| classe d'isolation (fil) | H (180°C) | |
| cycle de service | 100% ED | |
| Port électronique | connecteur DIN EN 175301-803, Forme A (connecteur voir accessoires), Boîtier de connexion IP 67 sur demande | |
| Indice de protection de l'enceinte | Indice de protection IP 65 avec connecteur monté, IP 67 / port câble sur demande | |
| Consommation électrique DN05 | 24 V CC 1,32 A 207 V CC (230 V CA) 0,15 A | |
| MONTAGE | supports de fixation (voir accessoires) ou trou de fixation | |
| POIDS | 0,9 kg | |
Pression de service 2/2 voies P → A
**Contre-pression 2/2 voies A → P
+

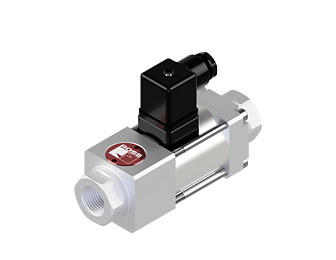

ECO - DN08 (Action directe 2/2 voies)
