Capteur de pression à semi-conducteurs Indication de l'état électrique

Présentation du produit

Les capteurs de pression à semi-conducteurs ROSS Controls sont des dispositifs de détection électroniques qui fournissent un retour d'information électrique aux systèmes de contrôle, indiquant si une vanne de sécurité pneumatique est verrouillée (isolée) ou prête à fonctionner (sous pression). Contrairement aux pressostats mécaniques à contacts électromécaniques, ces capteurs utilisent une technologie de commutation à semi-conducteurs sans pièces mécaniques mobiles, ce qui garantit une fiabilité accrue et une durée de vie prolongée dans les environnements de machines à cycles élevés.

L'application principale des capteurs de la série est l'indication d'état sur les vannes doubles ROSS DM2 et les vannes de verrouillage LOX dotées de ports de détection d'état électrique. Le capteur est préréglé en usine à une pression descendante de 17 psi (1,2 bar), fournissant un seuil de commutation standardisé et calibré en fonction des conditions de pression en aval des états d'échappement des soupapes de sécurité ROSS. La connexion M12 s'intègre directement aux modules d'E/S M12 des automates programmables de sécurité, éliminant ainsi le besoin d'adaptateurs.

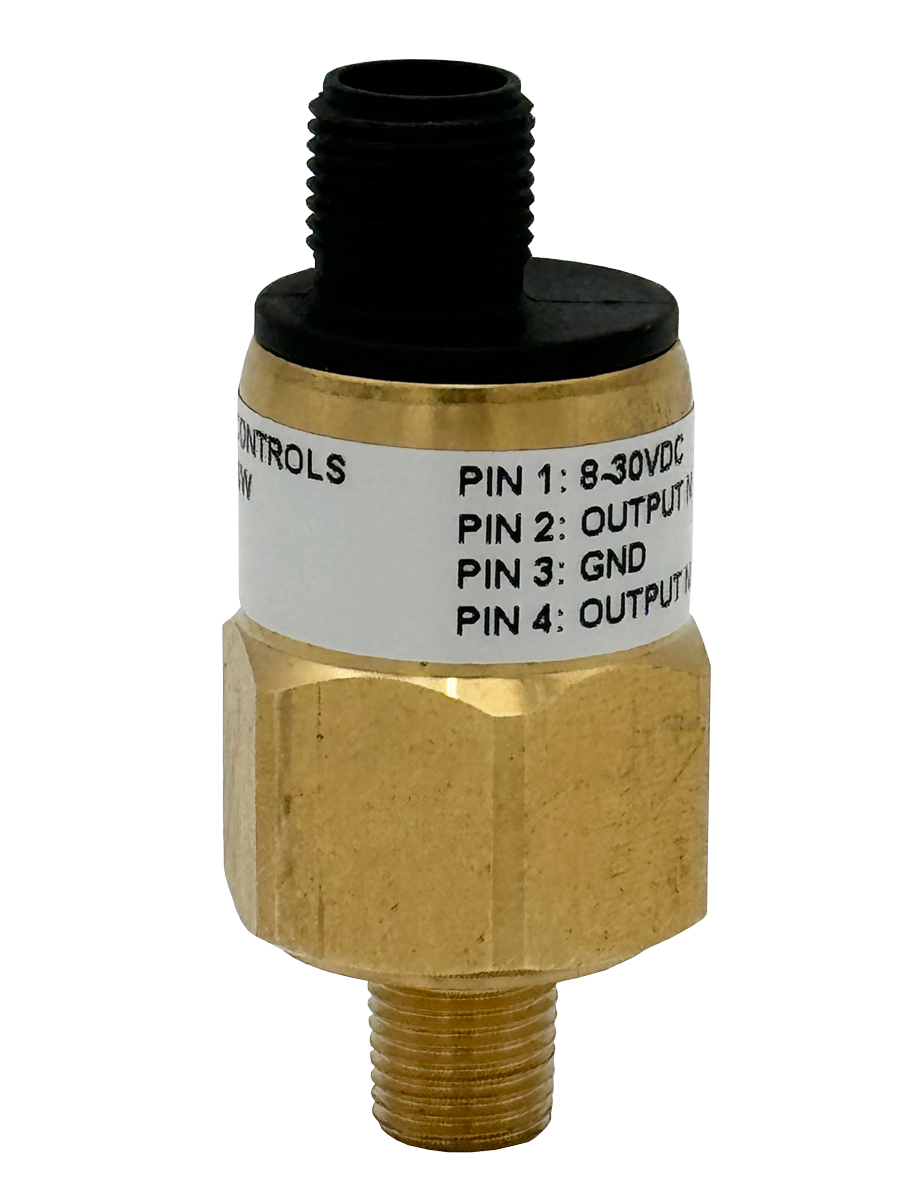

Cette série comprend plusieurs variantes de capteurs. Le modèle 1335B30W utilise un connecteur M12 avec filetage M10 x 1. Le Y766B94 est l'indicateur d'état à semi-conducteurs désigné pour la série DM2 C. Il est doté d'un connecteur M12 intégré, préréglé en usine à 17 psi (1,2 bar) en chute libre et référencé comme code d'indicateur d'état 2 dans le tableau de commande des vannes de la série DM2 C. Un transducteur de pression numérique 2447H77 plus performant est également disponible, avec deux sorties numériques PNP et une sortie analogique 4-20 mA pour les applications de surveillance avancées.

La détection à semi-conducteurs élimine les rebonds de contact, l'usure et les problèmes potentiels de soudage des contacts associés aux commutateurs mécaniques, ce qui rend les capteurs de cette série particulièrement adaptés aux cycles de machines à haute fréquence où la fiabilité des contacts sur des millions d'opérations est essentielle à l'intégrité du système de sécurité.

Principales caractéristiques techniques

• Technologie de commutation à semi-conducteurs - Absence de contacts mécaniques, éliminant l'usure des contacts, les rebonds et les modes de défaillance de soudure courants dans les commutateurs électromécaniques des applications pneumatiques à cycle élevé.
• Interface de connecteur M12 - La connexion M12 intégrée s'intègre directement aux modules d'E/S M12 des automates programmables de sécurité, aux appareils de bus de terrain M12 et aux kits de câblage M12 de la série 93 sans adaptateurs.
• Préréglé en usine à 17 psi (1,2 bar) Chute - Calibré en usine pour fermer le circuit de sortie lorsque la pression en aval chute en dessous de 17 psi (1,2 bar), signalant l'état de verrouillage/désactivation au système de contrôle de sécurité.
• Capacité de sortie numérique PNP - Sortie à transistor PNP à semi-conducteurs compatible avec les exigences d'entrée à absorption des automates programmables de sécurité modernes et des modules d'entrée de relais de sécurité.
• Indicateur d'état Y766B94 DM2 Série C - Ensemble indicateur d'état intégré en usine spécialement conçu pour les ports de détection de vannes DM2 Série C, spécifié directement dans le tableau de commande DM2 Série C en tant qu'ensemble de connecteur M12 intégré.
• Transducteur numérique 2447H77 avec sortie analogique - Variante avancée avec deux sorties numériques PNP, une sortie analogique 4-20 mA, des modes de fonctionnement sélectionnables (Facile, Fenêtre, Hystérésis), un clavier verrouillable et une entrée d'alimentation 12-24 VDC pour des applications complètes de surveillance de la pression.
• Affichage d'unités d'ingénierie multiples (2447H77) - Le transducteur 2447H77 prend en charge 6 conversions d'unités de pression, y compris psi, bar, kPa et d'autres unités industrielles courantes pour une compatibilité d'application mondiale.
• Aucun étalonnage requis lors de l'installation - Les modèles préréglés en usine (1335B30W, Y766B94) sont étalonnés en usine et ne nécessitent aucun réglage sur le terrain, ce qui réduit le temps d'installation et élimine les erreurs d'étalonnage.
• Longue durée de vie - La construction à semi-conducteurs sans contacts mécaniques d'usure offre une durée de vie bien supérieure à celle des commutateurs électromécaniques dans les applications pneumatiques à cycle élevé.
• Format compact – Les dimensions compactes du boîtier permettent une installation directe dans les ports de détection de la vanne sans matériel de montage supplémentaire ni adaptateurs de tuyauterie.

Spécifications techniques

Spécifications générales

Certifications et conformité

Applications et industries typiques

Surveillance de l'état de la double soupape d'échappement de sécurité série DM2

• Les installations à double vanne de la série DM2 C sont équipées d'un indicateur d'état à semi-conducteurs Y766B94 qui transmet, via un connecteur M12, l'état de l'échappement de la vanne à un automate programmable ou un relais de sécurité. La pression de chute préréglée en usine à 1,2 bar (17 psi) est calibrée pour correspondre aux caractéristiques de pression d'échappement de la série DM2 C.
• Systèmes de presse plieuse et de commande de presse de catégorie 4 PLe où l'indicateur d'état à semi-conducteurs Y766B94 fournit le retour de diagnostic de surveillance croisée requis par les exigences d'architecture de sécurité ISO 13849 pour les systèmes de commande à double vanne fiables.
• Les presses à estampage à grande vitesse, où les contacts des commutateurs de pression mécaniques s'useraient avant l'intervalle de maintenance prévu en raison d'un fonctionnement à cycles élevés, font de la technologie des capteurs à semi-conducteurs le choix supérieur en termes de fiabilité à long terme.

Surveillance électronique du verrouillage/étiquetage

• Systèmes de surveillance de consignation/étiquetage en réseau où des capteurs 1335B30W sur plusieurs ports de détection de vannes LOX fournissent des entrées numériques connectées M12 à un automate programmable de sécurité central qui surveille et enregistre l'état d'isolation énergétique sur une ligne de production complète.
• Systèmes de sécurité des machines intégrés SCADA où la sortie analogique 4-20 mA du transducteur 2447H77 fournit une tendance continue de la pression en aval au DCS de l'usine pour la maintenance prédictive et la documentation d'audit d'isolation énergétique.
• Systèmes automatisés de vérification du verrouillage des machines où l'automate programmable de sécurité confirme la réception du signal d'état de verrouillage de tous les capteurs de surveillance avant d'autoriser l'accès à la zone d'accès à la machine.

Presse pneumatique et formage des métaux

• Surveillance du circuit d'embrayage/frein pneumatique d'une presse à emboutir les métaux, où la technologie des capteurs à semi-conducteurs fournit un retour d'information fiable cycle par cycle sans les problèmes de dégradation des contacts mécaniques associés aux commutateurs mécaniques à haute fréquence.
• Systèmes de configuration de presse automatisés où le capteur fournit la confirmation positive requise pour activer les signaux d'état du mode sécurisé pour le transport automatisé des matrices et les routines de réglage de la presse.
• Vérification du verrouillage de la presse de transfert où l'infrastructure de câblage M12 connecte plusieurs capteurs de série à travers les stations de presse à un contrôleur de sécurité central sans nécessiter de câblage individuel de connecteur DIN.

Fabrication de semi-conducteurs et de produits électroniques

• Surveillance du verrouillage des systèmes pneumatiques de salles blanches où la détection à semi-conducteurs élimine la génération de particules due à l'usure par contact mécanique, maintenant ainsi les exigences de propreté des environnements de salles blanches de classe 100 et de classe ISO 5.
• Systèmes de verrouillage pneumatiques pour équipements de manutention de plaquettes où la connexion M12 s'intègre aux systèmes de bus de terrain de salle blanche basés sur M12 utilisés dans les équipements semi-conducteurs modernes.
• Surveillance des actionneurs pneumatiques pour l'assemblage électronique, où les exigences élevées de disponibilité des machines font de la fiabilité des capteurs à semi-conducteurs un critère de sélection essentiel par rapport aux alternatives mécaniques.

Internet des objets industriels et maintenance prédictive

• Implémentations Factory 4.0 utilisant le transducteur numérique 2447H77 avec sortie analogique 4-20 mA pour transmettre en continu des données de pression en aval à des dispositifs informatiques périphériques pour l'analyse des tendances de performance des vannes et la planification de la maintenance prédictive.
• Surveillance de la machine connectée où le mode Fenêtre 2447H77 surveille la pression en aval de la vanne dans une plage de fonctionnement attendue, signalant les écarts indicatifs d'une usure de la vanne, d'une défaillance partielle du joint ou de fuites de tuyauterie en aval.
• Les programmes de surveillance énergétique, où les données de pression analogique de sortie quantifient les profils de consommation d'air comprimé au niveau de chaque station de machine, soutiennent les initiatives d'optimisation de l'efficacité énergétique.

Configuration de la commande et du numéro de modèle

Pour les stations de vannes DM2 série C, spécifiez le code indicateur d'état 2 dans le numéro de modèle de la vanne pour recevoir l'ensemble indicateur d'état à semi-conducteurs Y766B94 avec connexion M12 intégrée, préréglé en usine à 17 psi (1,2 bar) en chute.

Le 1335B30W est un capteur à semi-conducteurs autonome doté d'un filetage M10 x 1 et d'une connexion M12. Avant de commander, vérifiez que la vanne cible possède un port de détection M10.

Le capteur de pression numérique 2447H77 est un appareil programmable sur site de pointe, doté de deux sorties numériques et analogiques. Commandez séparément le kit de câblage 2431H77 pour un câble M12 de 5 mètres, ou le 2432H77 pour recevoir le capteur avec le kit de câblage inclus.

Pour l'intégration du système de câblage M12 de la série 93, utilisez les kits de connecteurs de capteurs M12 (2644B77, 2645B77, etc.) pour connecter les capteurs de la série aux panneaux de commande et aux E/S M12 de l'automate programmable de sécurité.

Lors du choix entre les pressostats à semi-conducteurs (Série) et mécaniques (Série 95), tenez compte des points suivants : les pressostats à semi-conducteurs sont préférés pour les applications à cycle élevé et les systèmes de câblage M12 modernes ; les pressostats mécaniques conviennent aux applications à cycle plus faible et à l’infrastructure de câblage DIN EN 175301-803 existante.

Produits et accessoires associés

• Pressostats mécaniques série 95 - Pressostats électromécaniques conformes à la norme DIN EN Forme A et raccordés M12 pour la vérification du déclenchement lorsqu'une sortie de contact est requise. https://www.rosscontrols.com/en/series/95-mechanical-pressure-switches
• Indicateurs visuels escamotables série 94 - Indicateur de pression visuel passif pour la vérification de la libération d'énergie physique, complémentaire aux capteurs électroniques de la série. https://www.rosscontrols.com/en/series/94-pop-up-visual-indicators
• Kits de câblage préassemblés série 93 : kits de connecteurs de capteurs M12 et faisceaux de câbles complets pour le raccordement des capteurs de la série aux contrôleurs de sécurité et aux stations de vannes de la série DM2. https://www.rosscontrols.com/en/series/93-preassembled-wiring-kits
• Vannes doubles série DM2 - Série de vannes doubles d'échappement de sécurité primaire pour lesquelles l'indicateur d'état à semi-conducteurs Y766B94 est conçu (code d'état 2). https://www.rosscontrols.com/en/series
• Vannes de verrouillage LOX série 15 - Vannes de verrouillage et d'échappement manuelles avec ports de détection pour l'installation de capteurs de la série 1287, destinés à la surveillance électronique de l'isolation énergétique. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Foire aux questions (FAQ)

Q : Quel est le principal avantage du capteur à semi-conducteurs de la série par rapport au pressostat mécanique de la série 95 ?

A : Les capteurs à semi-conducteurs ne comportent ni contacts mécaniques ni pièces d'usure dans le mécanisme de commutation, ce qui leur confère une durée de vie prolongée pour les applications pneumatiques à cycles élevés. Les contacts mécaniques des pressostats de la série 95 sont sujets à l'usure et finissent par tomber en panne après des millions de cycles. Pour les machines effectuant plus d'un million de cycles par an, la technologie de détection à semi-conducteurs offre une fiabilité nettement supérieure et une maintenance réduite.

Q : Quelle est la valeur préréglée en usine pour le Y766B94 ?

A : L'indicateur d'état Y766B94 DM2 série C est préréglé en usine à 17 psi (1,2 bar) en baisse. La sortie du commutateur bascule lorsque la pression en aval chute en dessous de 17 psi, signalant ainsi au contrôleur de sécurité le verrouillage ou l'épuisement de la vanne.

Q : Quelle est la différence entre le Y766B94 et le 1335B30W ?

A : Le Y766B94 est conçu spécifiquement comme indicateur d'état pour la série DM2 C. Il est doté d'un connecteur M12 intégré, calibré à une chute de pression de 1,2 bar (17 psi). Il est commandé avec la configuration de la vanne série DM2 C (code d'état 2). Le 1335B30W est un capteur à semi-conducteurs autonome avec filetage M10 x 1, destiné à être installé dans les ports de détection d'autres séries de vannes ROSS. La valeur de préréglage en usine du 1335B30W doit être confirmée auprès de ROSS pour l'application spécifique.

Q : Qu'est-ce que le transducteur de pression numérique 2447H77 et quand dois-je l'utiliser ?

A : Le 2447H77 est un transducteur de pression numérique multifonction avancé doté de deux sorties numériques PNP et d'une sortie analogique 4-20 mA. Il est idéal pour la surveillance continue de la pression, l'intégration à un système de contrôle-commande distribué (DCS) avec sortie de pression proportionnelle ou le réglage des seuils de commutation sur site. Il prend en charge trois modes de fonctionnement et affiche la pression dans six unités. Pour les applications standard de surveillance d'état marche/arrêt ne nécessitant pas de suivi continu de la pression, utilisez les modèles préréglés en usine 1335B30W ou Y766B94.

Q : Quel type d'entrée PLC utilisent les sorties numériques des capteurs en série ?

A : Les sorties numériques sont de type PNP (source), passant à l'état haut (alimentation en tension) lorsqu'elles sont actives. L'automate de sécurité ou le module d'entrée doit accepter des entrées discrètes PNP. Vérifiez le type d'entrée du contrôleur de sécurité avant de spécifier les capteurs en série dans la conception du système de contrôle.

Q : Les capteurs en série peuvent-ils être utilisés directement avec des entrées de relais de sécurité ?

A : Vérifiez les spécifications d'entrée du relais de sécurité. La plupart des relais de sécurité à deux canaux acceptent les entrées PNP ou NPN. La sortie statique PNP du relais doit correspondre à la polarité d'entrée requise. Pour les relais de sécurité nécessitant des entrées à contact sec (sans potentiel), le pressostat mécanique série 95 avec sortie à contact est le choix approprié.

Q : Quel kit de câblage dois-je utiliser avec le transducteur 2447H77 ?

A : Commandez le kit de câblage M12 de 5 mètres 2431H77 pour le câble, ou le kit 2432H77 qui comprend le transducteur et le kit de câblage. Le connecteur femelle M12 à 5 broches du kit 2447H77 est compatible avec le connecteur mâle M12 standard à 5 broches de ces kits de câblage.

Q : Comment configurer les seuils de commutation du 2447H77 ?

A : Le modèle 2447H77 utilise un clavier en façade pour la configuration des seuils. En mode Facile, définissez un point de commutation avec la bande d'hystérésis. En mode Fenêtre, définissez les limites supérieure et inférieure de la bande. En mode Hystérésis, définissez des points de mise en marche et d'arrêt indépendants. Le clavier peut être verrouillé après la configuration afin d'empêcher toute modification non autorisée. Consultez le manuel d'utilisation du modèle 2447H77, disponible auprès de ROSS Controls, pour connaître la procédure de configuration détaillée.

Q : Cette série est-elle compatible avec les systèmes de bus de terrain ?

A : Les capteurs préréglés en usine (1335B30W, Y766B94) offrent des sorties numériques M12 compatibles avec tout système d'E/S discret. Le capteur 2447H77 fournit à la fois des sorties numériques M12 et une sortie analogique 4-20 mA. Pour une intégration directe avec les bus de terrain AS-Interface, IO-Link, Profibus ou EtherNet/IP, veuillez contacter ROSS Controls pour connaître les options de connectivité disponibles.

Q : Le bon fonctionnement du capteur en série peut-il être testé sur le terrain ?

R : Oui. Une fois le capteur installé et le système alimenté, utilisez un manomètre ou l'afficheur 2447H77 pour surveiller la pression en aval pendant le fonctionnement de la vanne. Vérifiez que l'état de sortie du capteur change bien au niveau du seuil prédéfini. L'indicateur visuel escamotable de la série 94, installé au même emplacement de mesure, permet une vérification visuelle de la sortie électronique du capteur.

Q : Quelle est la différence entre l'utilisation du capteur à semi-conducteurs (code 2) et celle du pressostat mécanique (code 1) comme indicateur d'état DM2 ?

A : Le code d'état 1 (pressostat mécanique Y670B94) utilise des contacts électromécaniques conformes à la norme DIN EN 175301-803 Forme A ou une connexion M12. Le code d'état 2 (capteur statique Y766B94) utilise une sortie statique PNP avec connexion M12 intégrée. Pour les automates programmables de sécurité modernes dotés d'E/S M12, le code 2 offre une interface M12 directe. Pour les infrastructures de câblage existantes avec connecteurs DIN EN ou les entrées à contacts secs des relais de sécurité, le code 1 peut être préférable.

Q : Quel est le filetage du port M10 sur le 1335B30W ?

A : Le filetage M10 x 1 est un filetage métrique (diamètre de 10 mm, pas de 1 mm) utilisé sur l'orifice de détection compact du capteur 1335B30W. Ce type de filetage est utilisé sur certains orifices de détection de vannes ROSS conçus pour recevoir des capteurs à filetage M10. Veuillez vérifier les spécifications du filetage de l'orifice de détection de la vanne sur la fiche technique de celle-ci avant de commander le capteur 1335B30W.

Instructions d'installation et d'entretien

• Installez le capteur 1335B30W en vissant l'orifice M10 x 1 dans l'orifice de détection de la vanne. Serrez au couple prescrit par le fabricant afin d'éviter un serrage excessif et d'endommager le corps du capteur.
• Pour les vannes de la série DM2 C équipées du capteur Y766B94, ce dernier est intégré au bloc de vannes en option d'usine. Veuillez suivre les instructions d'installation de la série DM2 pour un montage et un câblage corrects.
• Connectez la sortie du capteur M12 au module d'E/S de l'automate programmable de sécurité ou du système de surveillance à l'aide de câbles de capteur M12 de la série 93 (2644B77 ou 2645B77) ou d'ensembles de câbles M12 équivalents.
• Pour le transducteur numérique 2447H77, connectez le câble M12 à 5 broches conformément au tableau de câblage. L'alimentation doit être de 12 à 24 V CC. Configurez le seuil de commutation à l'aide du clavier du panneau avant ou via la configuration par défaut du mode simplifié.
• Verrouillez le clavier 2447H77 après la configuration pour empêcher toute modification non autorisée des points de consigne dans les environnements de production.
• Après l'installation, vérifiez le fonctionnement du capteur en pressurisant le circuit en aval au-dessus du seuil prédéfini et en confirmant l'état de la sortie numérique, puis en relâchant la pression et en confirmant que l'état de la sortie change au seuil prédéfini.

Garantie et assistance mondiale

ROSS Controls offre une garantie d'un an sur tous les capteurs de pression à semi-conducteurs de la série, couvrant les défauts de matériaux et de fabrication à compter de la date d'achat.

L'assistance technique est disponible auprès du service clientèle : 1-800-GET-ROSS ; Service technique : 1-888-TEK-ROSS.

Les fiches techniques de tous les modèles de la série, y compris les schémas de câblage et les instructions de configuration, sont disponibles sur rosscontrols.com.
