Pendant Valves Options de 1 à 6 leviers

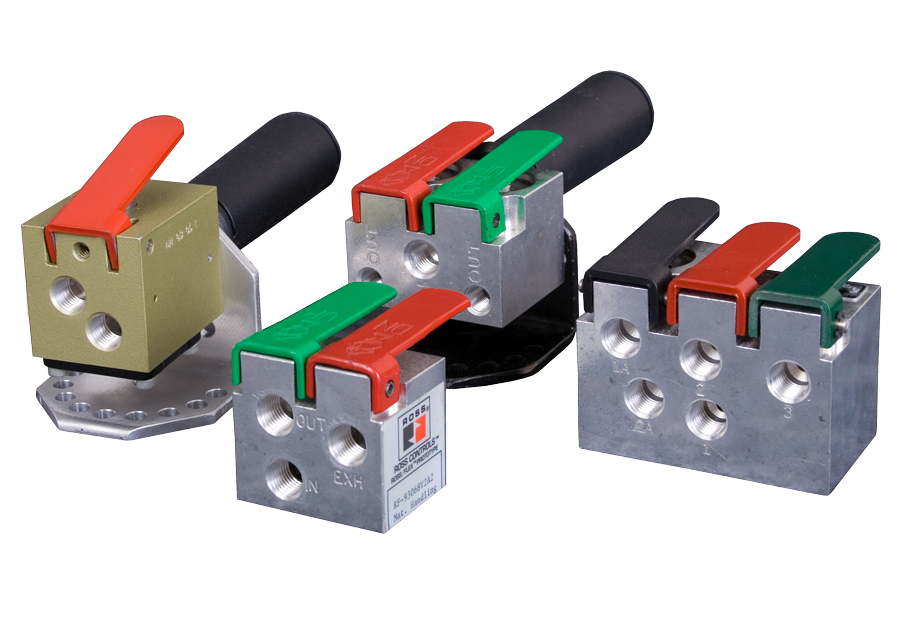

Présentation du produit

Les distributeurs pneumatiques manuels ROSS Controls sont des distributeurs directionnels pneumatiques ergonomiques, disponibles en configurations de 1 à 6 leviers. Ils sont spécialement conçus pour les applications nécessitant une commande pneumatique directe depuis des postes de travail en hauteur ou à distance. Ces distributeurs constituent la solution standard lorsqu'un opérateur doit commander un palan pneumatique, un moteur pneumatique, un vérin, une ventouse ou un vérin de contrepoids depuis un poste de commande suspendu sur un pont roulant, un monorail ou une flèche.

Deux gammes de produits couvrent l'ensemble des applications de commande pendante. La série 2025A utilise un support à cadran rigide avec une commande variable optimisée pour un positionnement précis et progressif, où le débit modulé est aussi important que la commutation marche/arrêt. La série 3900A propose un support à cadran rigide avec levier manuel intégré, offrant à l'opérateur une action tactile et franche. Les deux gammes utilisent une vanne à clapet pour une tolérance supérieure à la saleté et une longue durée de vie, sans les mécanismes d'usure inhérents aux vannes à tiroir.

Les configurations de vannes comprennent les modèles simples 3/2 (vérins simple effet et applications pilotes), doubles 2/2 (équilibreurs de charge et assistance au levage), doubles 3/2 (palans pneumatiques, vérins double effet, commande bidirectionnelle de moteurs pneumatiques), triples 3/2 et quadruples 3/2 (palans pneumatiques avec chariot pneumatique, boîtiers de commande multifonctions). Pour les applications à haut débit exigeant une réponse rapide de l'actionneur, les versions à haut débit avec orifices NPT 3/8" et 1/2" offrent des coefficients de débit (Cv) jusqu'à 2,0 par section de vanne.

Pour les ingénieurs concepteurs intégrant l'automatisation de la manutention des matériaux, cette série offre la plus large gamme de configurations en matière de technologie de vannes pendantes : le même noyau de clapet dans les ensembles de 1 à 6 leviers, des options de filetage NPT et G, des couvercles de protection pour éviter les déclenchements accidentels et une plage de température s'étendant jusqu'à -40 °F qui permet de réaliser des installations de stockage frigorifique et de grues extérieures sans modification.

Principales caractéristiques techniques

• Conception à clapet : offre une tolérance à la saleté supérieure aux modèles à tiroir. Le siège du clapet assure une étanchéité parfaite, aussi bien à l’ouverture qu’au retour par ressort, éliminant ainsi les fuites et la sensibilité à la contamination qui limitent l’utilisation des vannes à tiroir en milieu industriel.
• Commande de course variable - La course du levier module le flux d'air proportionnellement, permettant aux opérateurs de doser la vitesse de l'actionneur pour un positionnement précis des charges, essentiel dans les applications de prélèvement et de placement, d'équilibrage et de levage où un contrôle au pouce près empêche le balancement de la charge et les dommages au produit.
• Configurations de 1 à 6 leviers - Couvre toute la gamme, d'une seule source de signal pilote 3/2 jusqu'à un quadruple 3/2 pour la commande directionnelle simultanée du palan et du chariot dans un seul boîtier de suspension, réduisant la complexité du poste de l'opérateur et le câblage.
• Variantes à haut débit jusqu'à Cv 2.0 - La série 2025A à haut débit avec ports NPT 3/8 et 1/2 pouce offre un Cv de 2.0 par section, permettant une réponse rapide de l'actionneur et des temps de cycle réduits par rapport à la série 3900A à débit standard (Cv de 0.24 à 0.73 par section).
• Plage de température étendue -40F à 175F - Fonctionne de manière fiable de -40F (-40C) à 175F (80C) de températures ambiantes et de fluides sans modification, s'adaptant aux ponts roulants extérieurs dans les climats arctiques, aux installations de stockage frigorifique et aux environnements de fabrication à température ambiante élevée.
• Couvercle de protection optionnel - Disponible sur certains modèles 2025A à haut débit pour protéger les leviers contre les activations accidentelles dans les environnements de production encombrés ou les installations extérieures où un contact involontaire représente un risque.
• Options de filetage NPT et G (BSPP) : les modèles standard sont livrés avec un filetage NPT. Les variantes à filetage G sont disponibles en ajoutant un préfixe D au numéro de modèle (par exemple, D2025A3232), permettant une intégration directe avec les systèmes pneumatiques à filetage métrique sans adaptateurs.
• Capacité de réglage progressif - La conception à course variable permet aux opérateurs d'obtenir un contrôle de débit progressif, essentiel dans les applications d'équilibrage de charge où un mouvement fluide et à faible vitesse est nécessaire pour éviter l'oscillation des charges suspendues.
• Options de montage suspendu et rigide - Les configurations de montage suspendu par boulon en I et de montage rigide sont toutes deux disponibles, permettant l'installation de stations de suspension sur des chaînes aériennes, des suspensions par câble ou des supports de montage fixes sur les châssis de machines.
• Services de conception technique ROSS/FLEX - Des configurations de suspension personnalisées combinant différentes fonctions de vannes, l'intégration d'un arrêt d'urgence, des tailles de ports spéciales, des revêtements anticorrosion, des matériaux en laiton ou en acier inoxydable et des conceptions d'équilibreurs d'air sont disponibles grâce à l'ingénierie à réponse rapide de ROSS.

Spécifications techniques

Spécifications générales

Classes de température

Les vannes suspendues de la série fonctionnent sur toute la plage de températures, de -40 °F à 175 °F, quelles que soient les conditions ambiantes et celles du fluide. Pour les fluides à des températures inférieures à 4 °F (4 °C), l'air d'alimentation doit être exempt de vapeur d'eau afin d'éviter la formation de glace à l'intérieur du corps de la vanne.

Important : Pour les températures inférieures à 4 °C (40 °F), l’air comprimé doit être sec. Pour les températures inférieures à -40 °C (-40 °F), veuillez consulter ROSS Controls pour obtenir des instructions spécifiques à votre application.

Données de performance du débit

Performances de débit pour des configurations représentatives de la série. Les versions à haut débit (série 2025A avec orifices de 3/8 et 1/2 pouce) offrent un Cv de 2,0 par section. Les versions à débit standard (série 3900A et série 2025A à montage sur cadran rigide avec orifices de 1/8 et 1/4 pouce) offrent un Cv de 0,24 à 0,73 selon le trajet du fluide.

Formule du temps de réponse : Temps de réponse (ms) = M + (F x V). M est la constante de réponse minimale (considérée comme nulle pour les vannes à commande manuelle dans la plupart des applications pratiques). F est le facteur de remplissage ou d'évacuation par voie. V est le volume aval en pouces cubes.

Certifications et conformité

Applications et industries typiques

Manutention et levage aérien

• Commande directionnelle du palan pneumatique par deux commandes pendantes 3/2 pour les fonctions de levage et d'abaissement. La course variable permet un positionnement précis de la charge et des démarrages en douceur afin de minimiser les à-coups.
• Commande de pont roulant et de palan monorail où le poste de commande suspendu doit résister aux environnements industriels, notamment à la poussière, aux brouillards d'huile et aux vibrations mécaniques dues au déplacement du pont roulant.
• Dispositifs d'équilibrage pneumatique et d'assistance au levage dans les opérations d'assemblage où le contrôle de l'équilibrage permet aux opérateurs de contrebalancer le poids de la pièce et de positionner les composants avec un minimum d'effort physique.
• Configurations Quad 3/2 pour la montée/descente simultanée du palan et la marche avant/arrière du chariot à partir d'un seul poste de commande à quatre leviers, éliminant le besoin de plusieurs ensembles de commande séparés.
• Treuils pneumatiques et systèmes de tension de câbles nécessitant une régulation de flux bidirectionnelle à vitesse variable pour une accélération progressive de la charge et une décélération contrôlée.

Commande de vérin pneumatique et d'actionneur

• Commande de vérin à double effet pour les opérations de serrage, de pressage et de positionnement où l'opérateur a besoin d'un contrôle tactile direct sur la direction et la vitesse de course sans dépendre d'une logique de solénoïde.
• Extension de vérin simple effet utilisant la configuration simple 3/2 pour les applications d'alimentation, de poinçonnage et d'éjection de pièces où l'initiation manuelle est préférée au séquençage automatisé.
• Génération de signaux de pilotage à distance pour les vannes de commande directionnelle à pilotage pneumatique de grande taille avec des orifices jusqu'à 2-1/2 pouces, permettant la commande manuelle des circuits automatisés sans contrôle électrique.
• Opérations de prélèvement et de placement par ventouses où l'opérateur contrôle l'application et le relâchement du vide pour le transfert manuel de matériaux aux postes de travail.

Systèmes de moteurs pneumatiques et de bras articulés

• Commande bidirectionnelle de la vitesse et de la direction du moteur pneumatique à l'aide d'un double contrôle de débit 3/2 ou 3/2 plus dans une seule commande pendante pour les applications d'entraînement d'outils de couple, de mélangeurs et de convoyeurs.
• Systèmes de positionnement de bras articulés et d'équilibrage d'outils où l'opérateur guide l'effecteur terminal du bras et la télécommande contrôle la pressurisation et l'échappement pour le mouvement.
• Manutention de matériaux dans les installations de stockage frigorifique et de congélation à des températures descendant jusqu'à -40 °F, où les électrovannes et les commandes électroniques standard sont peu fiables ou nécessitent des enceintes de chauffage spéciales.

Fabrication automobile et générale

• L'outillage ergonomique de la chaîne de montage, comprenant des visseuses, des outils de presse et des dispositifs d'assemblage commandés par des boîtiers suspendus aux postes de travail des opérateurs, réduit les troubles musculo-squelettiques liés aux mouvements répétitifs.
• Dispositifs d'assistance à l'emboutissage et au forgeage des métaux, où la télécommande contrôle la pression du vérin de contrepoids pour la manipulation des pièces guidée par l'opérateur à proximité de l'outillage de presse.
• Installations de grues extérieures dans les ports, les aciéries et les parcs à bois où la plage de températures de -40 °F à 175 °F élimine les défaillances saisonnières des vannes dans les climats extrêmes.

Configuration de la commande et du numéro de modèle

Cette gamme comprend deux lignes de produits principales : la série 2025A (montage à cadran rigide avec réglage variable et options haut débit) et la série 3900A (montage à cadran rigide avec levier manuel). Les références des modèles indiquent le type de vanne, le diamètre des orifices, le nombre de leviers et les options de protection.

Les modèles standard sont livrés avec un filetage NPT. Pour les filetages G (BSPP), préfixez la référence du modèle par D (par exemple, D2025A3232).

Les variantes à haut débit de la série 2025A (orifices de 3/8 et 1/2 pouce) offrent un Cv de 2,0 par section et sont disponibles avec ou sans couvercles de levier de protection.

Les variantes à montage sur cadran rigide des séries 3900A et 2025A à débit standard (orifices de 1/8 et 1/4 pouce) sont disponibles en configurations à 1 levier jusqu'à 4 leviers.

Des configurations personnalisées, incluant des matériaux spéciaux, une protection contre la corrosion, l'intégration d'un arrêt d'urgence et des agencements de ports non standard, sont disponibles via les services de conception technique de ROSS/FLEX.

Sélection du modèle de la série 2025A à haut débit (3/8 et 1/2 pouce NPT)

Sélection des modèles des séries Standard-Flow 2025A et 3900A (1/8 et 1/4 pouce NPT)

Accessoires

Silencieux d'échappement

Des silencieux d'échappement en aluminium sont disponibles pour les orifices de 1/4 pouce afin de réduire le bruit d'échappement au niveau des vannes suspendues. Pression de service maximale admissible : 150 psig.

Avertissement : Le débit des silencieux d’échappement doit être au moins égal à celui des soupapes. Un silencieux obstrué ou sous-dimensionné crée une contre-pression susceptible de perturber le passage des soupapes et la régulation de la vitesse des actionneurs.

Dispositifs d'isolation énergétique ROSS LOX

Les dispositifs ROSS LOX et LOX avec EEZ-ON assurent une isolation énergétique conforme aux normes de consignation/étiquetage pour les circuits de vannes suspendues lors de la maintenance. Ces dispositifs sont des produits d'isolation énergétique et non des dispositifs d'arrêt d'urgence.

Vannes de commande directionnelle pour pilote à distance

ROSS propose une gamme complète de vannes de commande directionnelles à pilotage pneumatique à distance avec des diamètres d'orifice allant de 1/4 pouce à 2-1/2 pouces pour les applications où la vanne pendante sert de source de signal pilote plutôt que de voie d'écoulement principale.

Produits et accessoires associés

• Vannes à bouton-poussoir et à commande manuelle (série 256) - Vannes à bouton-poussoir et à commande manuelle (séries 11 et 12) pour postes de commande montés sur machines. https://www.rosscontrols.com/en/series/256-palm-push-button-valves
• Valves à pédale (série 259) - Valves à clapet à commande au pied des séries 36 et RM pour une commande mains libres de la machine. https://www.rosscontrols.com/en/series/259-pedal-treadle-valves
• Vannes à levier (série 258) - Vannes à bascule, à levier et à levier manuel renforcé des séries 11, 31 et 36 pour montage sur panneau et machine. https://www.rosscontrols.com/en/series/258-lever-valves
• Valves de verrouillage LOX - Dispositifs d'isolation énergétique pour le verrouillage/étiquetage conforme aux normes OSHA des systèmes pneumatiques suspendus lors de la maintenance. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Silencieux d'échappement - Silencieux en aluminium pour les orifices d'échappement des vannes suspendues, permettant de réduire le bruit aux postes de commande. https://www.rosscontrols.com/en/series/90-silencers

Foire aux questions (FAQ)

Q : Quelle est la différence entre les vannes pendantes des séries 2025A et 3900A ?

A : La série 2025A utilise un support à molette rigide avec un système de contrôle variable et est disponible en versions à débit standard (orifices de 6,35 mm) et à haut débit (orifices de 9,5 et 12,7 mm, Cv 2,0). Certains modèles proposent des capots de protection en option. La série 3900A utilise un support à molette rigide avec levier manuel intégré et est disponible uniquement en version à débit standard (orifices de 3,175 mm et 6,35 mm). Les deux séries utilisent un clapet et présentent les mêmes caractéristiques de température et de pression.

Q : Quelles configurations de pendentifs sont disponibles pour la commande des palans pneumatiques ?

A : La configuration double 3/2 (deux leviers, une poignée) commande la montée et la descente d'un palan pneumatique mono-axe. Pour un palan pneumatique avec chariot pneumatique, la configuration quadruple 3/2 (quatre leviers, une poignée) commande la montée/descente du palan et la marche avant/arrière du chariot à partir d'une seule commande pendante. Les modèles incluent le 3900A0379 (double 3/2, filetage NPT 1/8") et le 2025A4432 (quatre leviers à haut débit, filetage NPT 1/2") avec couvercle).

Q : Quelle est la pression de service maximale pour les vannes suspendues ?

A : La pression de service maximale est de 150 psig (10 bar) pour toutes les configurations de la série. La pression de service minimale est de 0 psig, ce qui signifie que la conception à clapet permet un contrôle même à des pressions d'alimentation proches de zéro, contrairement à certaines vannes à tiroir qui exigent une pression minimale.

Q : Les vannes suspendues peuvent-elles être utilisées comme sources de signaux pilotes pour les vannes de commande directionnelle de plus grande taille ?

R : Oui. Les distributeurs ROSS sont largement utilisés comme sources de signaux de pilotage pneumatique à distance pour les distributeurs de grande taille, avec des orifices de 1/4 à 2-1/2 pouces. Les versions standard à faible débit (Cv de 0,24 à 0,73) sont parfaitement adaptées aux applications de pilotage où la fiabilité du signal prime sur le débit.

Q : Comment fonctionne la commande de course variable ?

A : Le clapet est actionné par un mécanisme à levier à course variable. Lors d'une pression partielle sur le levier, le clapet ouvre un passage d'écoulement restreint, réduisant proportionnellement le coefficient de débit (Cv) et la vitesse de l'actionneur. Lors d'une pression maximale sur le levier, le coefficient de débit maximal est disponible. Cette caractéristique de variation progressive permet aux opérateurs de moduler la vitesse de la charge suspendue pour un positionnement précis.

Q : Des protections sont-elles nécessaires pour les installations extérieures ou montées sur grue ?

A: Des capots de protection sont disponibles sur certains modèles 2025A à haut débit (le suffixe 2 dans la référence indique la présence d'un capot, le suffixe 1 l'absence de capot). Bien que non obligatoires, les capots sont recommandés pour les installations de pont roulant en extérieur et les environnements de production où un contact accidentel avec le levier pourrait entraîner un déplacement involontaire de la charge.

Q : Quel est le poids d'un ensemble de suspension typique ?

A : Les configurations à double levier 3/2 à débit standard pèsent environ 0,4 kg. Les configurations à deux leviers 3/2 à haut débit (2025A3231/3232) pèsent 1,36 kg. Les ensembles à plusieurs leviers de plus grande taille sont proportionnellement plus lourds. Tous les poids indiqués concernent uniquement l'ensemble de la vanne, sans les flexibles ni la visserie.

Q : Puis-je commander des vannes pendantes avec filetage G (BSPP) au lieu de NPT ?

R : Oui. Tous les modèles sont disponibles avec filetage G (BSPP) en ajoutant le préfixe D à la référence standard. Par exemple, 2025A3232 devient D2025A3232 pour les ports à filetage G. Aucune autre modification n'est à signaler ; les valeurs nominales de pression, de température et de coefficient de débit (Cv) restent identiques.

Q : Quel type de filtration est requis pour les applications de vannes suspendues ?

ROSS recommande l'utilisation d'air comprimé filtré pour toutes les vannes de la série. Un filtre coalescent de 5 microns en amont du poste de commande est recommandé pour les applications industrielles générales. La conception à clapet est intrinsèquement tolérante à la saleté, contrairement aux vannes à tiroir, mais une filtration fine prolonge la durée de vie du joint et empêche l'accumulation de débris sur le siège du clapet.

Q : Existe-t-il des configurations de pendentifs personnalisées pour des applications spécifiques ?

R : Oui. Les services d'ingénierie et de conception de ROSS/FLEX offrent une assistance rapide pour la réalisation de commandes suspendues sur mesure, incluant des combinaisons non standard de fonctions de vannes, l'intégration d'arrêts d'urgence, des revêtements anticorrosion, des matériaux en laiton ou en acier inoxydable, des configurations de ports spéciales et des options de marque privée. Contactez l'assistance technique de ROSS pour discuter de vos besoins spécifiques.

Q : Que signifie le préfixe D dans les références des modèles ROSS ?

A : Le préfixe D indique des orifices filetés G (BSPP) par opposition aux filetages NPT standard. Ceci s'applique uniformément à toutes les gammes de vannes manuelles et mécaniques ROSS.

Q : Les vannes suspendues peuvent-elles être utilisées en dessous de -40 °F ?

ROSS recommande de consulter directement son équipe d'ingénierie d'application pour les températures inférieures à -40 °C (-40 °F). Les vannes de la série Standard sont conçues pour des températures inférieures à -40 °C (-40 °F). Des composés d'étanchéité spéciaux pour basses températures ou des modifications de conception peuvent être nécessaires pour un fonctionnement continu en dessous de ce seuil.

Instructions d'installation et d'entretien

• Installez le bloc de vannes pendantes à l'aide du support de suspension à boulon en I ou du support à cadran rigide, selon l'application. Assurez-vous que la visserie de fixation est dimensionnée pour supporter le poids total du bloc de vannes, des flexibles et des accessoires, ainsi que les charges dynamiques dues aux actions de l'opérateur.
• Installez les tuyaux d'alimentation en air avec suffisamment de mou pour permettre toute la course du pont roulant, du chariot ou du bras suspendu de la grue, sans créer de tension dans les tuyaux qui pourrait affecter la sensation d'actionnement du levier ou désaligner la vanne.
• Alimenter le système en air comprimé filtré à partir d'un régulateur de pression différentielle (FRL) en ligne, placé en amont du poste de commande. Utiliser un filtre d'au moins 5 microns pour empêcher les contaminants d'atteindre les sièges du clapet. S'assurer que la pression en aval du régulateur ne dépasse pas 10 bar (150 psig).
• Ne pas obstruer l'orifice d'échappement de la vanne. Un échappement libre est nécessaire pour un débit maximal lors du retour de l'actionneur. Si le bruit d'échappement vous préoccupe, installez un silencieux dont le coefficient de débit (Cv) est au moins égal à celui de la vanne.
• Pour des températures ambiantes inférieures à 4 °C (40 °F), assurez-vous que l'air comprimé soit séché jusqu'à un point de rosée inférieur à la température minimale de fonctionnement afin d'éviter la formation de glace sur le siège du clapet et dans le corps de la vanne. Utilisez un sécheur d'air frigorifique ou à dessiccant en amont de l'unité FRL d'alimentation.
• Lors de l'installation dans des chambres froides où la température ambiante avoisine les -40 °C (-40 °F), vérifiez que tous les raccords, flexibles et joints sont adaptés à la température minimale de fonctionnement. Les flexibles en caoutchouc nitrile standard peuvent devenir cassants à basse température.
• Sur les configurations 3/2, raccordez l'orifice 1 (entrée) à l'alimentation en air comprimé, l'orifice 2 à l'actionneur ou au dispositif pilote, et l'orifice 3 (échappement) à l'atmosphère ou au silencieux. Sur les configurations 2/2, raccordez l'orifice 1 à l'alimentation et l'orifice 2 à l'actionneur ; ces vannes ne possèdent pas d'orifice d'échappement intégré.
• Après l'installation, actionnez chaque levier sur toute sa course à plusieurs reprises afin de vérifier son bon fonctionnement, sans point dur ni résistance. Contrôlez l'étanchéité à l'air au niveau de tous les raccords et du mécanisme des leviers à l'aide d'un détecteur de fuites.
• Inspectez régulièrement les éléments de fixation de la station de commande et les raccords de tuyaux, notamment dans les applications à cycle élevé telles que les opérations de levage en production continue où la fatigue mécanique des raccords et des extrémités des tuyaux constitue un mécanisme d'usure.
• Lors de l'utilisation de vannes pendantes comme sources de signaux pilotes à distance pour des vannes de commande directionnelles en aval de plus grande taille, assurez-vous que la ligne pilote entre la sortie de la vanne pendante et l'orifice pilote de la vanne principale est exempte de coudes, de restrictions et de volume excessif qui augmenteraient le temps de retard du signal pilote.
• N’utilisez pas d’huiles à base de pétrole ni de lubrifiants silicones directement sur le corps de la vanne ou le mécanisme du levier. Les vannes à clapet sont conçues pour fonctionner à sec avec de l’air filtré. Si une lubrification est nécessaire pour les actionneurs en aval, utilisez un lubrificateur d’air à base de pétrole réglé à environ une goutte par minute avec une huile de viscosité ISO 32.
• Pour les commandes à plusieurs leviers, vérifiez que chaque levier fonctionne indépendamment, sans interférence mécanique avec les leviers adjacents. L'actionnement simultané de plusieurs leviers peut être nécessaire pour certaines applications de palans et de chariots ; assurez-vous que la conception du circuit pneumatique permet un fonctionnement combiné sans interactions de pression indésirables.

Garantie et assistance mondiale

ROSS Controls offre une garantie d'un an sur toutes les vannes suspendues de la série, couvrant les défauts de matériaux et de fabrication à compter de la date d'achat.

L'assistance technique et l'assistance à l'application sont disponibles via ROSS Controls USA au (800) 438-7677 ou via le réseau mondial des bureaux ROSS au Canada, au Brésil, en Allemagne, en France, au Royaume-Uni, en Inde, en Chine et au Japon.

Des kits de réparation contenant des joints et des composants internes de rechange sont disponibles pour la remise en état sur site des vannes suspendues. Veuillez contacter ROSS en indiquant la référence de la vanne afin d'identifier le kit de réparation approprié.

Pour obtenir les données techniques complètes, les dessins dimensionnels et les modèles CAO à télécharger, visitez la page produit ROSS Controls sur rosscontrols.com ou contactez votre distributeur ROSS agréé.

Télécharger le catalogue : https://www.rosscontrols.com/en/documents/319/pendant-control-valves
