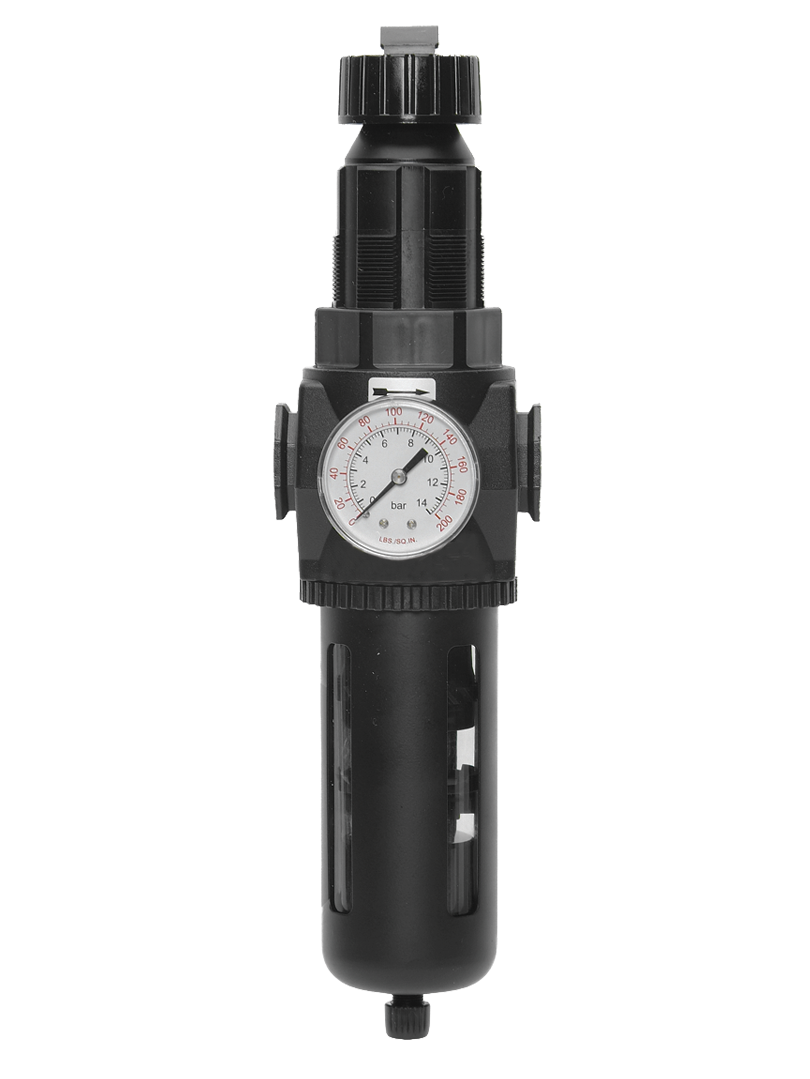

Série MD4 Tailles de ports 3/8" à 3/4" ; Débit jusqu'à 230 scfm (6 514 l/min)

Présentation du produit

Le filtre/régulateur intégré ROSS Controls série MD4 est la version grand format de la plateforme de traitement d'air intégrée ROSS série MD. Il offre le débit le plus élevé de la gamme de produits FR à membrane intégrée. Avec des orifices de 3/8" à 3/4" et un débit maximal de 230 scfm (6 514 l/min), la série MD4 assure la filtration et la régulation de pression combinées pour les grands systèmes pneumatiques industriels exigeant une régulation haute pression précise et une fonction de verrouillage intégrée (en option).

Le régulateur à membrane fournit une pression de sortie jusqu'à 175 psig (12 bar) lorsqu'il est équipé d'une cuve métallique, surpassant largement les performances des régulateurs à piston standard. Cette plage de pression de sortie plus élevée rend la série MD4 parfaitement adaptée aux applications pneumatiques de pressage, de serrage et d'actionnement haute force fonctionnant à des pressions supérieures à 125 psig. La conception à membrane offre également une sensibilité à la pression supérieure et une hystérésis réduite par rapport aux régulateurs à piston, assurant ainsi une régulation plus précise même en cas de variations de débit.

L'une des caractéristiques clés de la série MD4 est la vanne de verrouillage LOX intégrée (en option), qui peut être ajoutée directement à l'ensemble pour assurer une isolation pneumatique conforme aux normes OSHA au niveau du filtre/régulateur. Ceci élimine le besoin d'une tuyauterie de verrouillage séparée sur la conduite d'alimentation et crée un point unique de préparation de l'air et d'isolation. Deux ports de manomètre (avant et arrière) et une clé de verrouillage amovible pour le réglage de la pression sont fournis de série.

Le système de commande configurable de la série MD4 permet de spécifier avec précision le matériau de la cuve, le type et la capacité de l'élément filtrant, la configuration du drain, le diamètre des orifices (NPT ou BSPP), l'option de vanne de verrouillage, la plage de manomètres et la capacité de flux inverse. La série MD4 constitue ainsi une plateforme extrêmement polyvalente pour le traitement de l'air comprimé à grande échelle dans les applications d'automatisation industrielle, d'industrie de procédés et de sécurité des machines.

Principales caractéristiques techniques

• Débit le plus élevé de la gamme de filtres à membrane FR de la série MD - Capacité de débit jusqu'à 230 scfm (6514 l/min) aux raccords de port de 3/4", la plus élevée disponible dans la famille de produits de filtres/régulateurs intégrés de la série MD de ROSS, répondant aux principaux besoins d'alimentation en air des grandes cellules d'automatisation et des machines industrielles.
• Régulateur à membrane jusqu'à 175 psig (12 bar) avec bol métallique - Le régulateur de type membrane avec bol métallique délivre une pression de sortie jusqu'à 175 psig (12 bar), dépassant la capacité des FR pleine grandeur de type piston standard et prenant en charge les circuits pneumatiques à force élevée dans les applications de serrage, de pressage et de formage.
• Intégration optionnelle d'une vanne de verrouillage LOX - Une vanne de verrouillage LOX peut être ajoutée directement à l'ensemble MD4 pour une isolation énergétique de verrouillage/étiquetage intégrée conforme aux normes OSHA sans tuyauterie de verrouillage séparée, créant ainsi un seul ensemble consolidé de préparation de l'air et d'isolation énergétique.
• Deux ports de jauge (avant et arrière) - Des ports de jauge indépendants sur les surfaces avant et arrière permettent de positionner le manomètre pour une visibilité optimale quelle que soit l'orientation d'installation, la disposition du panneau ou les contraintes de l'enceinte.
• Clé de verrouillage pour le réglage de la pression - Une clé de verrouillage amovible est fournie de série sur toutes les unités MD4. Une fois la pression réglée selon les spécifications, la clé est retirée afin d'empêcher tout réglage non autorisé, garantissant ainsi la constance du processus et la sécurité de la machine.
• Système de numérotation des pièces configurable - Le code de commande structuré permet de spécifier le matériau du bol, le type d'élément filtrant, le type de drain, la taille de l'orifice, l'option de vanne de verrouillage, la plage de jauge, la plage de ressort de réglage et la configuration de flux inversé, permettant une configuration précise de l'unité pour chaque exigence d'application.
• Plusieurs options de filtration : des éléments filtrants standard en polyéthylène de 5 microns et des éléments optionnels en bronze fritté de 40 microns offrent différentes possibilités de filtration. D’autres niveaux de filtration en bronze fritté peuvent être disponibles ; contactez ROSS Controls pour connaître la gamme complète.
• Bol en polycarbonate avec protection anti-éclats en acier - Bol standard en polycarbonate de 9 oz (266 ml) permettant une inspection visuelle des condensats ; la protection anti-éclats en acier protège le bol et retient les fragments pour les pressions plus élevées typiques des circuits d'alimentation pleine grandeur.
• Bol en métal (aluminium) avec indicateur de niveau en nylon transparent - Ce bol en aluminium de 266 ml (9 oz) supporte une pression de sortie maximale de 175 psig, une pression de service de 200 psig (vidange automatique) et une température maximale de 175 °F (80 °C). À spécifier pour une plage de réglage de la pression de sortie de 175 psig.
• Option de flux inversé - Les configurations à flux inversé permettent aux équipements en aval de réinjecter une pression régulée à travers l'unité, ce qui est utile pour les circuits pneumatiques multi-sources et les applications de test nécessitant une capacité de flux bidirectionnel.

Spécifications techniques

Spécifications générales

Certifications et conformité

Applications et industries typiques

Conformité aux normes de sécurité des machines et de consignation/déconsignation

• Préparation d'air comprimé pour machine pneumatique de taille réelle avec vanne de verrouillage LOX intégrée, fournissant un point unique combiné de climatisation et d'isolation énergétique pour la conformité à la norme OSHA 29 CFR 1910.147 sans matériel de verrouillage séparé dans la ligne d'alimentation pneumatique.
• Grandes cellules de production automatisées où chaque machine nécessite à la fois une préparation d'air à haut débit (jusqu'à 230 scfm aux connexions de 3/4") et une capacité de verrouillage intégrée conforme aux normes OSHA, permettant au personnel de maintenance de verrouiller la machine au niveau de l'assemblage FR avec un cadenas standard.
• Sur les lignes de production comportant plusieurs machines, la standardisation sur la série MD4 avec verrouillage intégré assure des procédures d'isolation énergétique cohérentes sur toutes les machines de l'installation, simplifiant ainsi la formation et la documentation relatives au verrouillage/étiquetage.
• Équipements d'automatisation lourds nécessitant à la fois un fonctionnement à haute pression (jusqu'à 175 psig avec bol métallique) et une isolation énergétique, où la série MD4 avec bol métallique et option LOX répond aux deux exigences dans un seul assemblage.

Applications à haute pression et à haute force

• Circuits de pressage et de serrage pneumatiques fonctionnant à des pressions de 125 à 175 psig où la série MD4 avec bol métallique et option de ressort haute pression fournit la plage de pression de sortie nécessaire tout en conservant les caractéristiques de sensibilité à la pression supérieures d'un régulateur à membrane.
• circuits pneumatiques des machines de moulage sous pression où l'alimentation en air comprimé haute pression pour les cylindres d'éjection, le serrage et le verrouillage de la matrice nécessite une filtration fiable et un contrôle précis de la pression au niveau des raccords de ports pleine grandeur.
• Circuits pneumatiques auxiliaires de presses hydrauliques où les vannes de pré-remplissage à air comprimé, les circuits de contrepoids et les systèmes de détection de pièces nécessitent de l'air comprimé régulé à haute pression au niveau des raccords de port de 3/4".
• Circuits pneumatiques de fabrication de pneumatiques et de traitement du caoutchouc où une régulation constante de la haute pression assure des forces de fermeture de moule constantes et une précision du cycle de vulcanisation.

Industrie automobile et lourde

• Préparation de l'air principal de l'usine d'assemblage desservant de grandes cellules automatisées de soudage, d'assemblage et de test où une capacité de débit de 230 scfm aux ports de 3/4" permet le fonctionnement simultané de plusieurs dispositifs pneumatiques à cycle élevé, de visseuses à écrous et d'actionneurs de transfert.
• Préparation de l'air pour les dispositifs de serrage des ateliers d'emboutissage et de carrosserie automobile, où le régulateur à membrane haute pression maintient des forces de serrage constantes sur tous les dispositifs pendant le cycle de production, la clé de verrouillage empêchant la dérive du point de consigne entre les équipes.
• Préparation de l'air pour les cellules d'essai d'assemblage de moteurs et de groupes motopropulseurs où une régulation précise de la pression, une capacité de débit élevée et l'option d'une jauge électronique avec sortie à interrupteur à lames permettent l'intégration avec les systèmes de surveillance des processus et de SPC.
• Préparation de l'air automatisée par un fournisseur de niveau 1, où des ensembles FRL modulaires combinant la série MD4 avec des lubrificateurs ROSS compatibles et des vannes de verrouillage fournissent des points de préparation de l'air standardisés et documentés sur plusieurs lignes de production.

Industrie de transformation et infrastructures

• Préparation de l'air comprimé pour instruments dans les usines chimiques et pétrochimiques, où le bol en aluminium résiste à l'exposition chimique, la capacité de débit élevée dessert les collecteurs d'instruments pneumatiques distribués et le régulateur à membrane assure un contrôle précis de la pression pour les positionneurs de vannes de régulation critiques.
• Distribution d'air comprimé dans les installations de fabrication où les unités de la série MD4 dans chaque succursale principale assurent une climatisation localisée avec une capacité de verrouillage intégrée, soutenant à la fois la gestion de la qualité de l'air et les programmes de sécurité de maintenance.
• Préparation de l'air comprimé pour station de compression de gaz naturel, où la configuration du bol métallique haute pression et le régulateur à membrane de précision assurent des fonctions de contrôle critiques, et la clé de verrouillage inviolable maintient les points de consigne dans les installations distantes ou sans surveillance.

Configuration de la commande et du numéro de modèle

La série MD4 utilise un système de numérotation configurable. Composez le numéro de modèle en sélectionnant les codes d'options disponibles. Contactez ROSS Controls au (800) 438-7677 pour obtenir de l'aide concernant la configuration du numéro de modèle adapté à votre application, notamment pour les vannes de verrouillage et les ressorts haute pression.

Le bol métallique (53M) doit être spécifié lors de la commande de la plage de réglage de pression 0-175 psig (0-12 bar) (code d'option A pour la plage de réglage).

Pour les configurations de vannes de verrouillage LOX, ajoutez le code de verrouillage (1 pour le verrouillage de sortie) au numéro de modèle.

Pour les configurations à flux inversé, spécifiez le code d'option de flux inversé approprié (F, G, H ou J) en fonction de la plage de pression requise.

Pour la jauge électronique avec sortie à interrupteur à lames (options E et C), l'interrupteur fournit un signal de contact sec lorsque la pression régulée descend en dessous ou monte au-dessus d'un seuil, permettant l'intégration avec les commandes ou les alarmes de la machine.

Pour toute configuration combinant plusieurs options, pour les variantes en acier inoxydable ou pour les commandes en grande quantité, veuillez contacter ROSS Controls au (800) 438-7677. Toutes les options en rouge sur la page produit ROSS doivent être sélectionnées pour obtenir la référence complète.

Accessoires

Valve de verrouillage LOX supplémentaire

La vanne de verrouillage ROSS LOX s'intègre directement à l'ensemble de la série MD4, assurant une isolation pneumatique conforme à la norme OSHA 29 CFR 1910.147 et un verrouillage par moraillon au niveau du filtre/régulateur. Disponible en configuration de verrouillage de sortie (code 1). Contactez ROSS Controls pour connaître la compatibilité LOX et les références complètes des modèles intégrés.

Éléments filtrants de rechange

Quatre options d'éléments filtrants sont disponibles pour la série MD4. L'élément standard en polyéthylène de 5 microns est le modèle R-A115-106PE5. Les options en bronze fritté sont : 5 microns (R-A115-106E5), 20 microns (R-A115-106E4) et 40 microns (R-A115-106E3). Les éléments en bronze fritté sont nettoyables et réutilisables, ce qui permet une utilisation économique dans les environnements à forte contamination.

Options de drainage externe et de jauge différentielle

Des raccords de vidange externes pour la cuve et des manomètres différentiels sont disponibles en option pour la série MD4. Les vidanges externes permettent la récupération des condensats à distance. Les manomètres différentiels indiquent directement le niveau de charge de l'élément filtrant. Contactez ROSS Controls pour obtenir les références et les spécifications de ces options.

Manomètre électronique avec interrupteur à lames

La série MD4 prend en charge l'option d'un manomètre électronique avec sortie à contact Reed normalement ouvert (NO, code E) ou normalement fermé (NF, code C). Ceci permet l'intégration d'un signal d'alarme de basse pression aux commandes de la machine ou aux systèmes de surveillance centralisés. Contactez ROSS Controls pour obtenir les spécifications du manomètre électronique et les détails de câblage.

Produits et accessoires associés

• Filtre/régulateur intégré série MD3 - Version intermédiaire de la série MD avec régulateur à membrane, option LOX, deux ports pour manomètres, diamètres de port de 6,35 mm à 12,7 mm, débit jusqu'à 110 scfm. https://www.rosscontrols.com/en/series/66-md3-series
• Filtre/régulateur intégré série 74 - Filtre/régulateur intégré modulaire pleine taille avec régulateur à piston, clé de verrouillage, purge externe, orifices de 6,35 mm à 19 mm, débit jusqu'à 180 pi³/min. https://www.rosscontrols.com/en/series/74-full-size-series
• Filtre/régulateur intégré haute capacité série 134 - Filtre/régulateur intégré à montage en ligne pour ports 3/4" et 1", débit jusqu'à 270 scfm, pour les applications de collecteur principal supérieures à la plage de débit MD4. https://www.rosscontrols.com/en/series/134-high-capacity-series
• Filtre/régulateur intégré série 133 (taille standard) - Filtre/régulateur intégré modulaire standard avec régulateur à piston, clé de verrouillage, orifices de 6,35 mm à 19 mm, débit jusqu'à 138 pi³/min. https://www.rosscontrols.com/en/series/133-full-size-series
• Vannes de verrouillage ROSS LOX - Vannes de verrouillage autonomes ROSS LOX pour l'isolation pneumatique conforme aux normes OSHA dans toutes les installations. https://www.rosscontrols.com/en/categories/lockout-valves

Foire aux questions (FAQ)

Q : Quel est le débit maximal de la série MD4 ?

A : La série MD4 est conçue pour un débit allant jusqu'à 230 scfm (6 514 l/min). Il s'agit du débit le plus élevé de la gamme de filtres/régulateurs intégrés à membrane ROSS, répondant ainsi à l'ensemble des exigences de traitement de l'air des grands systèmes pneumatiques industriels avec des raccords de 3/4".

Q : Quelle est la pression de sortie maximale ?

A : La configuration standard offre une pression de sortie réglable jusqu'à 125 psig (8,6 bar). Avec une cuve en aluminium (métal) et l'option ressort haute pression (code de plage de réglage A), la pression de sortie est réglable jusqu'à 175 psig (12 bar). La cuve en métal est obligatoire pour une pression de sortie de 175 psig.

Q : Pourquoi utiliser un régulateur à membrane pour un appareil de taille standard ?

A : Le régulateur à membrane de la série MD4 offre plusieurs avantages par rapport aux régulateurs à piston à débit nominal : une sensibilité à la pression supérieure (chute de pression réduite en cas de variations de débit), une hystérésis plus faible et une pression de sortie maximale plus élevée lorsqu'il est équipé du ressort haute pression et de la cuve métallique. Pour les applications exigeant un contrôle précis de la pression sous différentes charges ou des pressions de sortie supérieures à 125 psig, la conception à membrane du MD4 offre des performances nettement supérieures.

Q : Quelle est la pression d'entrée minimale pour les modèles de vidange automatique ?

A : Les modèles à purge automatique nécessitent une pression d'entrée minimale de 30 psig (2 bar) pour un fonctionnement correct du flotteur. Les modèles à purge manuelle ne requièrent aucune pression d'entrée minimale.

Q : Comment fonctionne la vanne de verrouillage LOX intégrée ?

A : La vanne de verrouillage LOX est un élément distinct intégré à l'ensemble MD4 au niveau de l'orifice de sortie. Fermée et verrouillée, elle isole le circuit pneumatique aval de l'alimentation, évacuant l'air résiduel par l'orifice d'échappement de la vanne de verrouillage. Un moraillon permet la fixation d'un ou plusieurs cadenas, empêchant physiquement l'ouverture de la vanne lors de la maintenance. Ceci assure une isolation énergétique conforme à la norme OSHA 29 CFR 1910.147 au niveau de l'ensemble filtre/régulateur.

Q : Quand faut-il préciser le bol en métal ?

A : Le bol métallique (aluminium) doit être spécifié lors de la commande de la plage de réglage de pression de 0 à 175 psig (0 à 12 bar) (code d'option A). Le bol métallique est également recommandé pour les applications avec des pressions d'entrée supérieures à 150 psig, des températures supérieures à 125 degrés Fahrenheit ou des environnements exposés à des produits chimiques susceptibles d'attaquer le polycarbonate.

Q : Quelles options d'éléments filtrants sont disponibles pour la série MD4 ?

A: Quatre options d'éléments filtrants sont disponibles : polyéthylène 5 microns (standard, R-A115-106PE5), bronze fritté 5 microns (R-A115-106E5), bronze fritté 20 microns (R-A115-106E4) et bronze fritté 40 microns (R-A115-106E3). L'élément standard en polyéthylène offre une filtration générale performante. Les éléments en bronze fritté sont plus résistants dans les environnements à forte contamination ou à forte condensation et sont nettoyables et réutilisables.

Q : Qu'est-ce que l'option de flux inversé ?

A : Les configurations à flux inversé permettent à l'air de circuler de la sortie (côté aval) vers l'alimentation, en passant par le régulateur. Ce système est utilisé dans les systèmes pneumatiques multi-sources ou pour des applications de test où le circuit aval peut être pressurisé par une source externe et où le régulateur doit supporter un flux bidirectionnel sans endommager la membrane ni le clapet anti-retour. Quatre plages de pression pour le flux inversé sont disponibles (codes F, G, H et J).

Q : Comment le MD4 se compare-t-il au Series 74 Full-Size ?

A : Les deux modèles sont des régulateurs de pression intégrés modulaires de taille standard pour des orifices de 3/8" à 3/4". Principales différences : le MD4 utilise un régulateur à membrane (sensibilité à la pression plus élevée, sortie jusqu'à 175 psig avec cuve métallique) tandis que la Série 74 utilise un régulateur à piston (sortie maximale de 125 psig). Le MD4 propose une vanne de verrouillage LOX en option, des options de flux inversé et un manomètre électronique avec contacteur à lames. La Série 74 propose une purge automatique externe en option. Choisissez le MD4 lorsque vous avez besoin d'une pression de sortie plus élevée, d'une vanne de verrouillage intégrée ou d'un flux inversé.

Q : Est-il possible de commander une version MD4 en acier inoxydable ?

R : Oui. Des unités combinées filtre/régulateur en acier inoxydable avec vanne de verrouillage LOX sont disponibles sur la plateforme MD4. Contactez ROSS Controls au (800) 438-7677 pour connaître les références des modèles en acier inoxydable, adaptés aux environnements corrosifs, aux applications marines, au lavage des équipements agroalimentaires et pharmaceutiques conformes aux BPF.

Q : La série MD4 peut-elle être assemblée avec un graisseur ?

R : Oui. La conception modulaire du MD4 permet un assemblage direct avec les graisseurs modulaires ROSS compatibles, créant ainsi un ensemble FR+L ou FRL complet. Contactez ROSS Controls pour obtenir les références des interfaces modulaires et les spécifications des graisseurs compatibles avec la plateforme MD4.

Q : Quelle est la taille du trou de fixation du panneau ?

A : La série MD4 nécessite un trou de 52,1 mm (2,05 pouces) de diamètre pour le montage sur panneau. Prévoyez un dégagement sous l'appareil pour faciliter le retrait du bol lors des opérations de maintenance.

Q : Quelle est la garantie ?

ROSS Controls offre une garantie d'un an sur tous ses produits, couvrant les défauts de matériaux et de fabrication à compter de la date d'achat. Pour toute assistance technique ou réclamation au titre de la garantie, veuillez contacter ROSS Controls USA au (800) 438-7677.

Instructions d'installation et d'entretien

• Monter le bol orienté vers le bas pour une bonne collecte des condensats et un fonctionnement optimal de l'évacuation.
• Pour les modèles de purge automatique (à flotteur), assurez-vous qu'une pression d'entrée minimale de 30 psig est maintenue pour un bon fonctionnement de la purge à flotteur.
• Ne pas dépasser les pressions d'entrée nominales : 150 psig pour un bol en polycarbonate, 200 psig pour un bol en métal (vidange automatique), 200 psig pour un bol en métal (vidange manuelle).
• Pour la plage de pression de sortie de 175 psig (code de plage de réglage A), seule la configuration avec bol métallique (53M) est acceptable. N’utilisez pas le ressort haute pression avec un bol en polycarbonate.
• Réglez la pression de sortie régulée dans la plage de réglage spécifiée, puis retirez la clé de verrouillage. Conservez la clé en lieu sûr auprès du personnel de maintenance agréé.
• Lors de l'installation avec une vanne de verrouillage LOX intégrée, vérifiez que la vanne de verrouillage est en position OUVERTE (déverrouillée) avant de pressuriser le système.
• Pour l'assemblage modulaire FRL avec un lubrificateur, suivez les instructions d'assemblage modulaire de ROSS Controls pour assurer un bon engagement du joint d'interface et un couple de serrage correct.
• Utilisez un produit d'étanchéité pour filetage ou du ruban PTFE sur les raccords NPTF ; appliquez-le avec parcimonie pour éviter toute contamination du circuit d'air.
• Remplacez l'élément filtrant à intervalles réguliers en fonction du niveau de contamination du système ou lorsque la chute de pression augmente sensiblement.
• Prévoir un dégagement minimal selon les données dimensionnelles pour le retrait du bol ; prévoir un dégagement supplémentaire pour la longueur de la vanne de verrouillage lorsque cela est spécifié (ajouter 2,3 pouces / 58 mm à la dimension de largeur).

Garantie et assistance mondiale

ROSS Controls offre une garantie d'un an sur tous ses produits, couvrant les défauts de matériaux et de fabrication à compter de la date d'achat.

Une assistance technique mondiale est disponible via les bureaux de ROSS aux États-Unis (siège social à Ferndale, Michigan), au Canada, au Brésil, en Allemagne, en France, au Royaume-Uni, en Inde, en Chine et au Japon.

Contactez ROSS Controls USA au (800) 438-7677 ou visitez rosscontrols.com pour la configuration des produits, le support technique et les services de localisation des distributeurs.

Pour obtenir des données techniques complètes, des schémas dimensionnels et accéder au configurateur de produits, veuillez consulter la page produit de la série MD4 de ROSS Controls ou contacter directement ROSS Controls.
