Indicateur visuel contextuel Vérification de la libération d'énergie

Présentation du produit

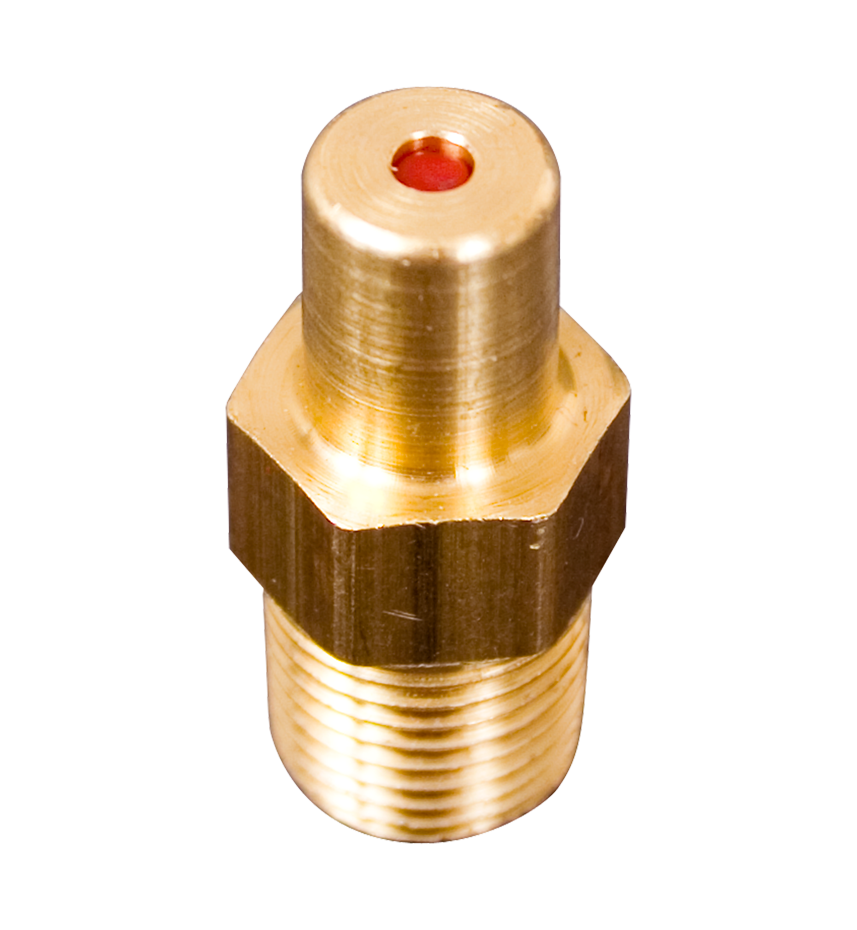

L'indicateur visuel escamotable ROSS Controls est un dispositif de vérification de la libération d'énergie pneumatique conçu pour confirmer visuellement la libération de la pression d'air en aval après le verrouillage d'un système pneumatique. Installé sur l'orifice de détection d'une vanne de verrouillage LOX ou de toute vanne ROSS équipée d'un orifice de détection de pression 1/8 NPT, cet indicateur fournit un signal visuel passif et fiable, ne nécessitant aucune alimentation électrique.

L'indicateur escamotable 988A30 utilise un mécanisme à piston rouge à ressort qui se déploie visiblement en présence de pression en aval et se rétracte à fleur du boîtier une fois la pression relâchée. Sa conception offrant une visibilité à 360° permet aux opérateurs de vérifier l'état de la libération d'énergie quel que soit l'angle d'approche, répondant ainsi aux exigences de conformité aux procédures de consignation/déconsignation de l'OSHA pour la vérification de la libération d'énergie.

Un dispositif de vérification redondant permet aux opérateurs d'appuyer manuellement sur le piston rouge afin de détecter la présence d'une pression résiduelle, même lorsque l'indicateur est dépressurisé. Ce retour tactile confirme le bon fonctionnement du mécanisme de l'indicateur, répondant ainsi à l'exigence standard d'une méthode de vérification du bon fonctionnement de l'indicateur de dégagement d'énergie.

L'indicateur de la série standard est doté d'un corps en laiton avec raccord 1/8 NPT, adapté aux applications pneumatiques industrielles générales. Une version en acier inoxydable 316 avec joints en nitrile est disponible pour les environnements agroalimentaires, pharmaceutiques et chimiques exigeant des matériaux résistants à la corrosion. Les deux versions s'installent directement dans l'orifice de détection des vannes de verrouillage ROSS compatibles, sans matériel supplémentaire.

Principales caractéristiques techniques

• Indication visuelle passive de pression - Un piston rouge à ressort se déploie en présence d'une pression en aval et se rétracte lorsqu'il est relâché dans l'atmosphère, fournissant une indication visuelle positive de l'état énergétique du système sans alimentation électrique.
• Visibilité à 360 degrés - Le piston indicateur est visible sous tous les angles d'approche, permettant de confirmer l'état de libération d'énergie depuis n'importe quelle position d'observation pendant les procédures de verrouillage.
• Fonction de vérification redondante - Les opérateurs peuvent appuyer sur le piston rouge pour détecter physiquement la présence d'une pression résiduelle, vérifiant ainsi à la fois l'état de libération d'énergie et le bon fonctionnement du mécanisme indicateur lui-même.
• Raccord 1/8 NPT - Le filetage mâle standard 1/8 NPT se connecte directement à l'orifice de détection des vannes de verrouillage ROSS LOX et autres vannes ROSS équipées d'un orifice de détection de pression 1/8 NPT.
• Construction en laiton - Le corps en laiton offre une résistance à la corrosion et une durabilité mécanique pour les environnements pneumatiques industriels généraux sans contribuer aux risques d'étincelles dans les endroits non dangereux.
• Option acier inoxydable 316 - Corps en acier inoxydable 316 avec joints en nitrile disponible pour les environnements de traitement alimentaire, pharmaceutiques, de lavage et chimiques corrosifs exigeant des normes de matériaux élevées.
• Aucune alimentation électrique requise - Le fonctionnement entièrement pneumatique ne nécessite aucun câblage, alimentation électrique ou connexion électrique, éliminant ainsi les modes de défaillance associés aux composants électriques du circuit d'isolation énergétique.
• Compatibilité avec toutes les familles de vannes LOX - Compatible avec toutes les vannes d'isolement d'énergie de verrouillage ROSS LOX avec ports de détection, y compris les variantes modulaires et classiques de la série 15, pilotées de la série 27 et à démarrage progressif de la série 19.
• Assistance en matière de consignation/étiquetage OSHA - Traite de la norme OSHA 29 CFR 1910.147 et des normes industrielles pertinentes qui recommandent ou exigent une méthode de vérification de la libération d'énergie pneumatique après consignation avant que le personnel autorisé n'effectue l'entretien.
• Profil d'installation compact - Son format réduit permet un montage direct dans l'orifice de détection de la vanne sans dépasser l'enveloppe de la vanne dans la plupart des configurations d'installation, minimisant ainsi les besoins en tuyauterie supplémentaire.

Spécifications techniques

Spécifications générales

Certifications et conformité

Applications et industries typiques

Sécurité des presses de formage et d'emboutissage des métaux

• Systèmes de verrouillage pneumatique pour presses mécaniques et hydrauliques où la vanne LOX purge l'alimentation de l'actionneur d'embrayage/frein de la presse. L'indicateur escamotable au niveau de l'orifice de détection permet aux opérateurs de presse et au personnel de sécurité de vérifier visuellement et immédiatement que l'alimentation en air du circuit d'embrayage a été entièrement purgée avant l'usinage.
• Les programmes de consignation/étiquetage des salles de presse qui utilisent l'indicateur Pop-Up comme principal dispositif de vérification de la libération d'énergie, répondant aux exigences de l'OSHA pour une méthode de vérification de la libération d'énergie dans le circuit pneumatique.
• Procédures automatisées de changement de matrice sur ligne d'emboutissage où le piston indicateur Pop-Up visible confirme que les systèmes pneumatiques de la presse sont entièrement mis hors tension avant l'entrée de l'outil sous le piston.

Atelier de carrosserie et assemblage automobile

• Dispositifs de serrage pneumatiques et positionneurs de soudage utilisant des vannes de verrouillage LOX pour l'isolation de l'énergie lors de la maintenance. L'indicateur visuel à 360° permet au personnel autorisé à intervenir en espace confiné de vérifier la dépressurisation du passage.
• Procédures de verrouillage pneumatique des cellules robotisées où plusieurs points de verrouillage sont chacun dotés d'indicateurs Pop-Up, fournissant une confirmation visuelle systématique de l'état du système verrouillé avant que le robot n'atteigne l'enveloppe.
• Maintenance des dispositifs de la chaîne de montage où des indicateurs escamotables sur les vannes LOX de chaque circuit pneumatique permettent aux techniciens de maintenance de vérifier que tous les circuits ont été mis hors tension sans avoir besoin de manomètres.

Transformation des aliments et des boissons

• Les versions à indicateur escamotable en acier inoxydable 316 sont installées sur les vannes LOX dans les environnements de transformation alimentaire où les lavages réguliers avec des désinfectants alcalins ou acides risqueraient de corroder les composants en laiton. La version en acier inoxydable 316 conserve sa résistance à la corrosion et la fonctionnalité de l'indicateur même dans des conditions de nettoyage agressives.
• Verrouillage de maintenance de la remplisseuse et de la capsuleuse de la ligne d'embouteillage lorsque des matériaux hygiéniques en acier inoxydable sont requis pour tous les composants pneumatiques dans la zone d'éclaboussures de produit et de produits chimiques de nettoyage.
• Installations de transformation des produits laitiers et des boissons conformes aux réglementations de sécurité alimentaire de l'USDA ou de l'UE qui spécifient des matériaux en acier inoxydable pour tout composant à proximité des surfaces en contact avec les aliments.

Fabrication pharmaceutique

• Maintenance des systèmes pneumatiques des isolateurs et des salles blanches, pour lesquels la documentation de validation exige des normes de matériaux spécifiques pour tous les accessoires de vannes. L'indicateur en acier inoxydable 316 satisfait aux exigences de compatibilité des matériaux pour les environnements pharmaceutiques.
• Procédures de verrouillage des lignes de remplissage où l'isolation énergétique conforme aux BPF exige des méthodes de vérification documentées pour chaque source d'énergie verrouillée, l'indicateur Pop-Up fournissant l'élément de vérification physique.
• Maintenance des presses à comprimés et des équipements de remplissage de capsules lorsque les systèmes de verrouillage pneumatiques exigent une confirmation visuelle de la libération d'énergie avant que le personnel autorisé n'effectue des changements de matrices ou des procédures de nettoyage.

Programmes généraux de maintenance industrielle

• Amélioration proactive du programme de consignation/étiquetage : modernisation des vannes LOX existantes sans indicateur de niveau pour répondre aux exigences de vérification énergétique de la norme OSHA 1910.147. Le modèle 988A30 s'installe directement dans l'orifice de détection existant, sans modification de la vanne ni de la tuyauterie.
• Les programmes de formation à la maintenance utilisent la fonction tactile de détection par pression de l'indicateur Pop-Up pour démontrer le concept de vérification de la libération d'énergie et la procédure de vérification appropriée au nouveau personnel de maintenance.
• Procédures de consignation multi-sources d'énergie où les sources d'énergie pneumatiques, électriques et hydrauliques doivent toutes être vérifiées avant que les travaux puissent commencer, l'indicateur Pop-Up assurant la vérification du système pneumatique.

Configuration de la commande et du numéro de modèle

Indicateur escamotable standard en laiton : modèle 988A30, filetage de port 1/8 NPT.

Pour les vannes de verrouillage LOX en acier inoxydable, un indicateur escamotable en acier inoxydable 316 avec joints en nitrile est disponible. Contactez ROSS pour obtenir la référence du modèle en acier inoxydable.

Le modèle 988A30 est compatible avec toutes les vannes de verrouillage ROSS LOX non inoxydables dotées d'un orifice de détection. Avant de commander, veuillez vérifier que la vanne possède bien un orifice de détection 1/8 NPT (orifice PV).

Pour les systèmes d'accessoires de vannes de verrouillage complets, y compris le pressostat et le dispositif de verrouillage multiple, veuillez également vous référer aux pressostats mécaniques de la série 95 et au dispositif de verrouillage multiple 356A30.

Les indicateurs escamotables sont généralement commandés en kit avec la vanne de verrouillage afin de garantir une vérification correcte de la libération d'énergie dès l'installation initiale.

Produits et accessoires associés

• Pressostats mécaniques série 95 - Interrupteurs de vérification de déclenchement électrique avec raccords DIN EN 175301-803 Forme A ou M12, fournissant un signal électronique aux systèmes de surveillance de sécurité et une indication visuelle escamotable. https://www.rosscontrols.com/en/series/95-mechanical-pressure-switches
• Capteurs de pression à semi-conducteurs série 2854 : capteur de pression à semi-conducteurs préréglé en usine avec connexion M12 pour un retour d’information électronique sur l’état de verrouillage ou de fonctionnement de la vanne. https://www.rosscontrols.com/en/series/2854-solid-state-pressure-sensor
• Vannes de verrouillage LOX série 15 - Vannes de verrouillage et d'échappement manuelles avec ports de détection intégrés pour l'installation d'un indicateur escamotable et d'un pressostat. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Vannes pilotées série 27 avec LOX - Vannes à clapet en ligne pilotées avec commande de verrouillage LOX intégrée et ports de détection compatibles avec les indicateurs de la série. https://www.rosscontrols.com/en/series
• Dispositif de verrouillage multiple 356A30 - Dispositif de verrouillage à plusieurs cadenas pour les orifices de verrouillage des vannes LOX, permettant à plusieurs employés autorisés de verrouiller indépendamment une même source d'énergie. https://www.rosscontrols.com/en/series

Foire aux questions (FAQ)

Q : Quel est l'objectif de l'indicateur visuel contextuel ?

A : L'indicateur visuel escamotable confirme visuellement et passivement la libération de la pression pneumatique en aval après le verrouillage d'une vanne LOX ou d'un autre dispositif de verrouillage. Il est conforme aux exigences des normes OSHA 29 CFR 1910.147 et ISO 14118 relatives à une méthode de vérification de la libération d'énergie avant toute intervention de maintenance sur les systèmes pneumatiques par du personnel autorisé.

Q : Comment fonctionne cet indicateur ?

A : L'indicateur utilise un mécanisme à piston rouge à ressort. En présence d'une pression en aval, la pression de l'air surmonte la force du ressort et fait ressortir le piston au-dessus du boîtier. Lorsque la pression est relâchée, le ressort rétracte le piston au ras du boîtier, indiquant visuellement l'absence de pression.

Q : Qu'est-ce que la fonction de vérification redondante ?

A : En appuyant sur le piston rouge, l'opérateur provoque une légère augmentation du débit au niveau de l'orifice de détection, qui se traduit par une résistance en cas de pression résiduelle. Cette fonction de détection par pression permet de vérifier simultanément : (1) le bon fonctionnement du mécanisme du piston et (2) l'absence de pression résiduelle en aval de l'indicateur. Elle répond à l'exigence de conception de la machine qui impose un moyen de vérifier que l'indicateur remplit bien sa fonction de détection.

Q : Quelles séries de vannes LOX sont compatibles avec le 988A30 ?

A : Le modèle 988A30 est compatible avec toutes les vannes de verrouillage ROSS LOX dotées d'un orifice de détection 1/8 NPT (orifice PV). Cela inclut les modèles des séries 15 Classic et Modular, 27 Piloted avec LOX et 15 LOX avec démarrage progressif EEZ-ON (hors acier inoxydable). L'indicateur escamotable en acier inoxydable 316 est requis pour les variantes de vannes LOX en acier inoxydable.

Q : L'indicateur escamotable peut-il être installé sur des vannes autres que ROSS ?

R : Oui. Toute vanne munie d'un orifice 1/8 NPT raccordée à la zone de pression aval peut recevoir l'indicateur escamotable 988A30. Cet indicateur mesure la pression à l'orifice où il est installé ; cette pression doit correspondre à celle du système aval pour une vérification correcte du dégagement d'énergie.

Q : Cet indicateur nécessite-t-il un entretien ?

A : L'entretien est minimal. Inspectez le piston tous les trois mois pour vérifier qu'il coulisse librement sans se bloquer. Si le piston devient grippé par des impuretés, l'indicateur risque de ne pas se déployer complètement en cas de basse pression. Remplacez l'indicateur si le piston ne coulisse pas librement ou si le boîtier est endommagé.

Q : L'indicateur escamotable est-il homologué pour une utilisation dans des zones dangereuses ?

A : La norme 988A30 n'est pas classée pour les emplacements dangereux (classés). Pour les applications de consignation pneumatique en atmosphères explosives, veuillez consulter ROSS Controls afin de choisir un équipement d'isolation d'énergie approprié et certifié pour la classification des zones dangereuses.

Q : Puis-je installer l'indicateur avec une orientation verticale ou horizontale ?

A : L'indicateur est conçu pour fonctionner quelle que soit son orientation. Cependant, dans les applications de détection de très basse pression, les positions de montage où le piston est orienté vers le bas peuvent être affectées par la gravité. Pour une visibilité optimale, orientez l'indicateur de manière à ce que le piston soit orienté dans une direction clairement visible par le personnel s'approchant de la machine verrouillée.

Q : L'indicateur donne-t-il une indication du niveau de pression ?

R : Non. Le 988A30 est un indicateur de fonctionnement (marche/arrêt) signalant la présence ou l'absence d'une pression supérieure au seuil d'actionnement. Il ne fournit pas de mesure quantitative de la pression. Pour une surveillance quantitative de la pression, utilisez le pressostat mécanique de la série 95 ou le capteur de pression à semi-conducteurs de la série 2854 pour une intégration avec un système de surveillance électronique.

Q : Quel est le seuil de pression à partir duquel le piston se déploie ?

A : Le piston de l'indicateur escamotable se déploie lorsque la pression en aval dépasse un seuil minimal correspondant à la précharge du ressort. L'indicateur est conçu pour détecter la pression résiduelle dans les systèmes pneumatiques normalement dépressurisés. La pression de seuil exacte est indiquée dans la fiche technique du ROSS 988A30, disponible sur rosscontrols.com.

Q : La version en acier inoxydable 316 est-elle électriquement équivalente à la version en laiton ?

R : Oui. L'indicateur escamotable en acier inoxydable 316 offre les mêmes fonctionnalités d'indication visuelle et de vérification que le modèle 988A30 en laiton. La seule différence réside dans le matériau du corps et l'ajout de joints en nitrile pour une meilleure résistance chimique. Le fonctionnement, la mécanique du piston et le type de connexion sont identiques.

Q : Cet indicateur peut-il être utilisé comme unique méthode de vérification du verrouillage ?

A : Les normes OSHA et les normes applicables exigent une procédure de consignation complète, incluant la mise en place de dispositifs de consignation aux points d'isolation énergétique, ainsi que la vérification de la libération d'énergie. L'indicateur de consignation permet d'effectuer cette vérification ; il ne remplace pas la mise en place de dispositifs de consignation, de cadenas personnels ni les exigences de documentation d'un programme de consignation/étiquetage écrit.

Instructions d'installation et d'entretien

• Installez le capteur 988A30 directement dans l'orifice de détection 1/8 NPT (orifice PV) de la vanne LOX. Cet orifice est relié à la face aval du clapet de la vanne et reflète l'état de la pression en aval.
• Serrez le raccord NPT à l'aide d'une clé pour garantir l'étanchéité. Un produit d'étanchéité pour filetage compatible avec les applications d'air comprimé peut être utilisé si nécessaire.
• Positionnez l'indicateur installé de manière à ce que le sens de déplacement du piston soit visible depuis la voie d'accès à la machine. Évitez de l'installer dans des cavités où la sortie du piston ne peut être observée.
• Après l'installation, vérifiez le bon fonctionnement en : (1) pressurisant le système et en confirmant que le piston s'étend ; (2) verrouillant la vanne et en confirmant que le piston se rétracte complètement lorsque la pression s'évacue ; (3) testant la poussée du piston pour vérifier le retour correct du ressort et l'absence de pression résiduelle.
• Inspectez visuellement l'indicateur escamotable à intervalles d'entretien réguliers pour vous assurer que le piston se déplace librement et que le boîtier n'est pas endommagé par un choc ou la corrosion.
• Pour les versions en acier inoxydable 316, aucune protection supplémentaire n'est requise en milieu lavé. Évitez les chocs qui pourraient déformer le corps de l'indicateur ou bloquer le mécanisme du piston.

Garantie et assistance mondiale

ROSS Controls offre une garantie d'un an sur tous les indicateurs visuels escamotables de la série, couvrant les défauts de matériaux et de fabrication à compter de la date d'achat.

Contactez le service client de ROSS Controls au 1-800-GET-ROSS ou le service technique au 1-888-TEK-ROSS pour obtenir les spécifications du produit, la vérification de la compatibilité et les pièces de rechange.

La fiche technique et les instructions d'installation du modèle 988A30 sont disponibles sur rosscontrols.com.
