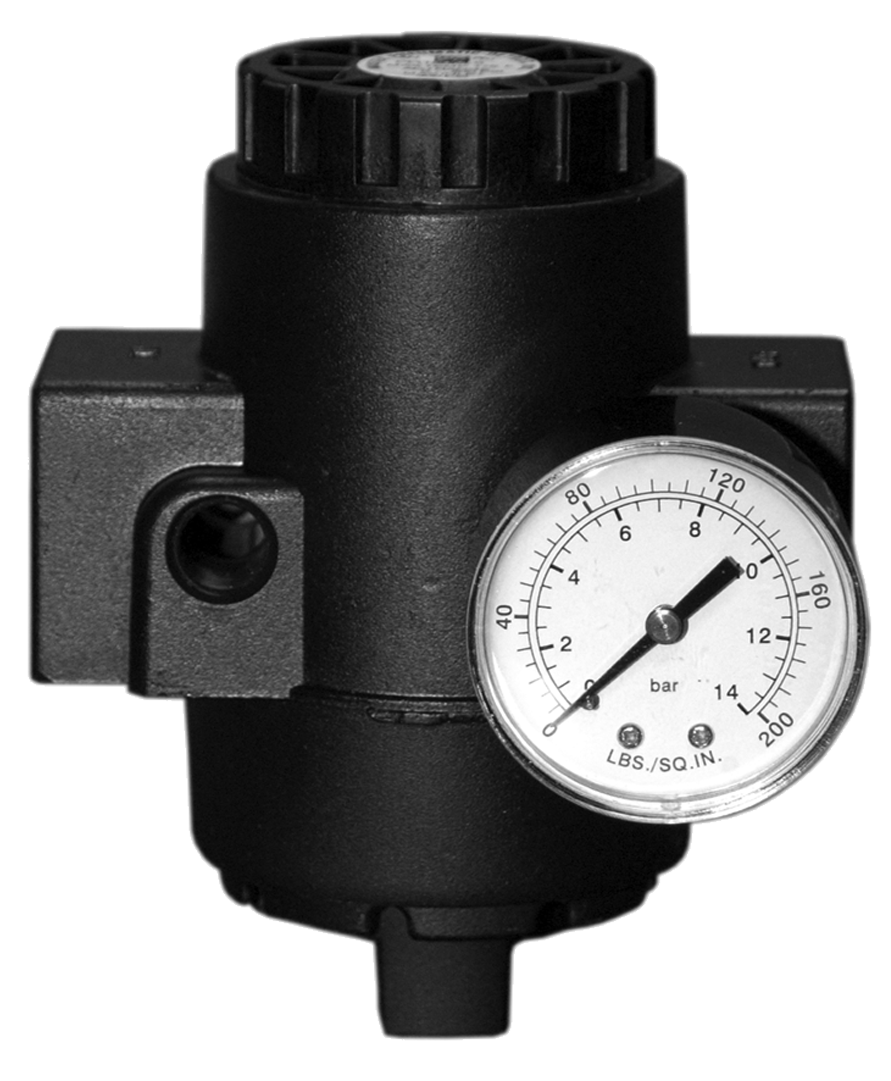

Pilote à distance série haute capacité Reg Tailles de ports 3/4" à 2" ; Débit jusqu'à 4 000 scfm (113 280 l/min)

Présentation du produit

La gamme ROSS Controls, segment haute capacité de la famille de régulateurs de pression à distance ROSS, assure le contrôle à distance du point de consigne de pression pour les configurations en ligne à grand diamètre, avec des orifices de 3/4" à 2" en version standard et jusqu'à 3" en version haute capacité. Avec un débit maximal de 4 000 scfm (113 280 l/min) pour la configuration 3", cette gamme est conçue pour les stations d'alimentation centrales, les collecteurs principaux de production et les systèmes d'air comprimé de grand volume nécessitant simultanément un débit élevé et une capacité de réglage de pression à distance.

La commande à distance permet d'installer le corps du régulateur principal de la série à n'importe quel endroit du réseau de distribution d'air comprimé, même dans des zones difficiles d'accès, des environnements dangereux ou des zones à haute température. Les points de consigne de pression sont alors ajustés via un petit régulateur pilote connecté à l'orifice pilote du corps principal. La ligne de signal pilote peut être acheminée sur de grandes distances, offrant ainsi aux opérateurs et aux systèmes de contrôle une maîtrise totale de la pression sans avoir à se trouver à proximité du point d'installation du corps principal.

Cette série est proposée en quatre configurations physiques distinctes : standard en ligne (diaphragme, 19 à 38 mm), en ligne à grand dégagement (pour les différentiels de pression importants, 19 à 38 mm), à grand alésage étendu (diaphragme, 38 à 51 mm) et à haute capacité étendue (diaphragme ou piston, jusqu’à 76 mm). Les deux options de construction (diaphragme ou piston) sont disponibles pour les configurations à haute capacité étendue, offrant soit une sensibilité élevée (diaphragme), soit une grande durabilité dans les environnements à flux contaminés ou pulsatoires (piston).

Avec une pression d'entrée maximale de 300 psig (21 bar) standard et de 400 psig (28 bar) premium, et des plages de pression de sortie jusqu'à 200 psig (14 bar) standard - en fonction du réglage du régulateur pilote - la série couvre la plus large gamme d'exigences de régulation de pression à distance de grand volume dans la famille de produits ROSS FRL.

Principales caractéristiques techniques

• Régulation de pilotage à distance à débit maximal - Capacité de débit atteignant 4000 scfm (113280 l/min) grâce à des configurations étendues à ports de 3", représentant la capacité de débit la plus élevée de la famille de régulateurs de pilotage à distance ROSS et permettant une régulation d'alimentation centralisée pour l'ensemble des installations de production.
• Options de construction multiples - Disponibles en version à membrane (haute sensibilité, régulation précise) et à piston (grande durabilité, tolérance à la contamination) dans les configurations haute capacité étendues, permettant une sélection en fonction de la priorité de l'application.
• Quatre niveaux de variantes - en ligne standard (740 scfm max, 3/4"-1-1/2"), en ligne à haut dégagement (700 scfm, différentiel de pression élevé), à grand alésage étendu (850 scfm, 1-1/2"-2") et à grande capacité étendue (4000 scfm, jusqu'à 3") couvrent toute la gamme des applications de pilotage à distance à grand volume.
• Port de pilotage à distance - Le port pilote NPTF 1/4" présent sur toutes les variantes accepte la sortie du régulateur de pilotage à distance, permettant aux opérateurs et aux systèmes de contrôle de commander la pression en aval depuis n'importe quel emplacement accessible, quel que soit le point d'installation du corps principal.
• Conception à décharge automatique - La construction standard du diaphragme à décharge automatique permet à la pression en aval de s'évacuer par le corps principal lorsque la pression de consigne du pilote est réduite, empêchant ainsi l'accumulation de pression au-dessus du point de consigne commandé.
• Installation en ligne pour les tuyaux de grand diamètre - Conçue pour une installation en ligne dans les systèmes de tuyauterie d'air comprimé de 3/4" à 3", cette série s'intègre directement dans les collecteurs de distribution de grand diamètre existants sans structures de collecteurs modulaires.
• Plage de température étendue - Conçue pour une température ambiante et de fluide de 175 F (79 °C) dans les configurations standard et étendues (joints en nitrile), permettant une installation à proximité des équipements de traitement, dans des environnements extérieurs chauds et dans des zones utilitaires chaudes.
• Capacité de pression d'entrée élevée - Les configurations standard acceptent une entrée de 300 psig (21 bar) ; les variantes haut de gamme à haut relief s'étendent jusqu'à 400 psig (28 bar), s'adaptant aux collecteurs de systèmes de stockage et de transmission haute pression.
• Option de joint en fluoroélastomère - Joints en fluoroélastomère disponibles en configuration étendue haute capacité de 3 pouces, offrant une résistance chimique pour les applications où l'air comprimé contient des traces de solvants, d'huiles ou d'autres produits chimiques incompatibles avec le nitrile.
• Normes de filetage NPTF et G - Toutes les tailles et variantes de ports sont disponibles dans les normes de filetage NPTF et G (BSPP) pour une compatibilité d'installation mondiale.

Spécifications techniques

Spécifications générales

Classes de température

Les versions standard et à grand diamètre avec joints en nitrile sont conçues pour des températures jusqu'à 79 °C (175 °F). Les versions à grande capacité avec joints en fluoroélastomère offrent une compatibilité chimique étendue ; veuillez consulter ROSS Controls pour connaître les limites de température des configurations en fluoroélastomère.

Données de performance du débit

Les performances d'écoulement varient considérablement selon la variante et la taille des orifices. Les valeurs maximales indiquées ci-dessous correspondent à la capacité maximale de chaque variante pour la taille d'orifice la plus élevée. Toutes les valeurs sont données à la pression d'entrée nominale.

Certifications et conformité

Applications et industries typiques

Collecteurs d'alimentation en air comprimé central

• Régulation de la station d'alimentation centrale à l'échelle de l'installation au niveau du collecteur de distribution principal, où la variante étendue de la série 3" (4000 scfm) sert de point principal de réduction et de régulation de pression pour l'ensemble des usines de fabrication, réduisant la pression de sortie du réservoir de stockage ou du compresseur à la pression de travail de l'installation avec une capacité de point de consigne à distance.
• Régulation des collecteurs d'air comprimé au niveau du bâtiment pour les grandes installations industrielles où un poste d'opérateur central commande toutes les pressions de zone du bâtiment via des unités de la série pilotées à distance à chaque collecteur de zone.
• Régulation de la distribution d'air comprimé sur un campus multi-bâtiments où des unités haute capacité de la série servent de stations de régulation aux points de prélèvement des collecteurs de branchement, le tout contrôlé par un système central de gestion des services publics via des transducteurs I/P sur les lignes de signal pilote.
• Régulation de la sortie des stations de compression desservant les grandes installations de compresseurs alternatifs ou centrifuges, où la série réduit la pression de refoulement du compresseur pour la distribution tout en permettant un réglage à distance de la pression depuis la salle de contrôle du compresseur.
• Régulation des collecteurs d'azote, d'air sec ou de gaz spéciaux dans les systèmes de distribution de gaz industriels où une capacité de débit élevée et un contrôle à distance du point de consigne sont tous deux requis.

Grandes industries de transformation

• Régulation de la conduite d'air des instruments et des utilités d'une usine chimique avec commande à distance du point de consigne depuis la salle de contrôle centrale, assurant une pression de travail réglable dans toute l'usine sans accès sur le terrain à chaque emplacement de régulateur.
• Régulation de l'alimentation en air comprimé d'une raffinerie de pétrole pour la distribution dans la zone de traitement, avec des corps principaux dans la zone de traitement et un réglage pilote depuis la salle de contrôle ou les postes d'opérateur désignés dans les zones sûres.
• Régulation de l'alimentation des vannes de commande à actionnement pneumatique dans les installations pétrochimiques, où la série sert de régulateur principal pour les grands réseaux d'alimentation de vannes et d'actionneurs, commandé à distance à partir de la sortie du système de contrôle distribué (DCS) via des transducteurs pilotes I/P.
• Régulation de l'alimentation en air comprimé des plateformes offshore et des navires où les corps de régulateur sont installés dans des espaces machines confinés et où le réglage à distance est effectué depuis la passerelle ou la salle de contrôle.
• Régulation de l'alimentation en air des installations GNL et des centrales cryogéniques avec des options de joints en fluoroélastomère pour une compatibilité chimique avec les flux d'air pouvant contenir des traces d'hydrocarbures.

Sidérurgie et industrie lourde

• Régulation de l'alimentation en air du procédé de l'aciérie pour les actionneurs des laminoirs, la charge des accumulateurs du système hydraulique et les systèmes de refroidissement du procédé, où la plage de température étendue de 175 F (79 C) permet de s'adapter à l'environnement chaud de l'aciérie à proximité des régulateurs.
• Alimentation en air comprimé pour les hauts fourneaux et les zones de production d'acier, où une capacité de débit élevée (4000 scfm pour la variante étendue de 3") correspond à la demande de pointe des grands systèmes à actionneurs multiples.
• Régulation de l'alimentation en air comprimé pour les systèmes de transport, de dynamitage et de traitement des minéraux de grand diamètre, avec réglage à distance depuis les salles de contrôle en surface pour les installations souterraines.
• Régulation de l'alimentation en air comprimé des collecteurs d'air instrument desservant les commandes de chaudières, les actionneurs de turbines et les vannes d'isolement de processus dans les installations de production d'énergie.
• Régulation de l'air comprimé dans les usines de pâte à papier pour l'actionnement des caisses de tête à grande échelle, le positionnement des rouleaux de formage et l'alimentation des actionneurs de la section de presse.

Contrôle de pression automatisé et programmable

• Systèmes de production automatisés où des transducteurs électropneumatiques I/P pilotés par des automates programmables ou des systèmes DCS fournissent le signal pilote à la série, permettant une régulation de pression de grand volume pilotée par recette et contrôlée par programme sans intervention manuelle.
• Système de contrôle de pression à grand volume pour les chambres d'essai aérospatiales, militaires ou industrielles nécessitant une alimentation en air à haut débit précisément régulée à des pressions programmables à distance.
• Ligne de traitement de surface et de revêtement par pulvérisation de grande capacité : régulation de l’alimentation où plusieurs unités de grande capacité de la série desservent différentes zones à des pressions différentes, toutes réglables à distance depuis le système de contrôle de l’installation.
• Régulation de l'alimentation des presses de fabrication et de vulcanisation de pneumatiques, où cette série sert de régulateur d'alimentation principal pour les systèmes de presses à actionnement et de vulcanisation de moules chauffés à la vapeur à haut débit.

Configuration de la commande et du numéro de modèle

Le ROSS est disponible en quatre configurations distinctes : standard en ligne, en ligne à grand dégagement, à passage étendu et à grande capacité étendue. Choisissez la variante appropriée en fonction du diamètre d’orifice, du débit et de la différence de pression requis. Contactez ROSS Controls pour obtenir la configuration complète des modèles non standard.

Sélectionnez la variante en fonction de la taille de l'orifice et du débit : Standard Inline pour 3/4"-1-1/2" jusqu'à 740 scfm, High-Relief Inline pour les applications à différentiel de pression élevé dans la même plage d'orifices, Large-Bore Extended pour 1-1/2"-2" jusqu'à 850 scfm, High-Capacity Extended pour 3" jusqu'à 4000 scfm.

L'option de joint en fluoroélastomère (modèles 5X00B9021 et C5X00B9021) est disponible uniquement en configuration étendue de 3 pouces. Des joints en nitrile standard sont utilisés dans toutes les autres configurations.

Les modèles de filetage G (BSPP) sont préfixés par C. Vérifiez la norme de filetage requise pour toutes les connexions de ports, y compris le port pilote.

L'orifice de pilotage est de 1/4" NPTF sur toutes les versions. Un régulateur de pilotage (ROSS FRL ou équivalent) est requis séparément.

Pour des plages de pression spéciales, des options de construction de piston ou des tailles non répertoriées, contactez ROSS Controls pour obtenir une assistance de configuration spécifique à votre application.

Guide de sélection des variantes

Numéros de modèle standard en ligne (NPTF)

Accessoires

Régulateurs de pilotage à distance

Tout régulateur standard ou de précision ROSS Controls offrant une plage de pression de sortie adéquate peut servir d'alimentation pilote pour cette série. Pour la configuration haute capacité étendue de 4 000 scfm, un régulateur pilote à sortie précise et stable à la pression de service cible est essentiel pour une régulation précise. Les régulateurs de précision miniatures de la série ROSS 120 sont couramment utilisés comme unités de réglage pilote à distance.

Manomètres

Manomètres de 0 à 200 psig (0 à 14 bar) pour les ports de mesure 1/4" NPT sur le corps principal. Dans les installations d'alimentation centralisée de grand diamètre, les manomètres à la sortie du régulateur assurent une vérification continue de la pression de service demandée pour la surveillance des opérations.

Filtres haute capacité en amont

ROSS Controls propose des filtres en ligne haute capacité pour la protection contre les particules de 5 microns en amont, destinés aux applications d'alimentation centralisée de grand diamètre. Contactez ROSS Controls pour choisir le modèle de filtre adapté à la taille des orifices et au débit requis.

Produits et accessoires associés

• Régulateur de précision haute capacité série 123 - Régulateur de précision en ligne haute capacité pour ports de 3/4" à 1-1/2", débit jusqu'à 800 scfm, avec réglage direct du point de consigne local. https://www.rosscontrols.com/en/series/123-high-capacity-precision-series
• Régulateur de pression à distance pleine grandeur série 124 - Régulateur de pression à distance modulaire pleine grandeur pour orifices de 1/4" à 3/4", débit jusqu'à 155 scfm. https://www.rosscontrols.com/en/series/124-full-size-series-remote-pilot-reg
• Régulateur de pression à distance MD4 série 125 - Régulateur de pression à distance modulaire MD4 pour orifices de 3/8" à 3/4", débit jusqu'à 190 scfm. https://www.rosscontrols.com/en/series/125-md4-series-remote-pilot-reg
• Soupapes de décharge à haut débit série 128 - Soupapes de décharge en ligne à haut débit utilisées avec des régulateurs de remplissage à pilotage à distance comme ceux de la série 128. https://www.rosscontrols.com/en/series/128-high-flow-series
• Filtres en ligne haute capacité ROSS - Filtres en ligne à grand diamètre pour l'élimination des particules en amont dans les applications à haut débit. https://www.rosscontrols.com/en/categories/filters
• Vannes de consignation ROSS LOX - Vannes de consignation pour coupure d'énergie destinées à être installées en amont des régulateurs de débit haute capacité de la série, pour la conformité LOTO. https://www.rosscontrols.com/en/categories/lockout-valves

Foire aux questions (FAQ)

Q : Quel est le débit maximal de la série ?

A : La version 3" haute capacité étendue de cette série offre un débit allant jusqu'à 4 000 scfm (113 280 l/min). Il s'agit du débit le plus élevé de la gamme de régulateurs à commande à distance ROSS et parmi les plus élevés de toute la gamme de produits ROSS FRL. La version standard en ligne 3/4"-1-1/2" atteint 740 scfm.

Q : Quand dois-je choisir la variante en haut relief plutôt que la variante standard en ligne ?

R : Choisissez la version à ressort à grand dégagement lorsque la différence de pression entre l'entrée et la sortie est importante. Sur les régulateurs standard, les fortes chutes de pression peuvent entraîner une instabilité ou des oscillations dues à une force de ressort insuffisante pour maintenir une position stable de la vanne. La version à grand dégagement utilise un ressort plus puissant qui assure une régulation stable même en cas de forte différence de pression. Contactez le service d'ingénierie de ROSS Controls si vous n'êtes pas certain de la version appropriée.

Q : Quelle est la différence entre la construction à diaphragme et à piston dans les versions étendues ?

A : La conception à membrane offre une plus grande sensibilité aux variations de pression en aval, ce qui permet une régulation plus précise de la pression de sortie et une meilleure réactivité aux variations rapides de la demande. La conception à piston utilise un piston avec des joints toriques au lieu d'une membrane ; elle tolère mieux l'air contaminé ou lubrifié et offre une durabilité mécanique supérieure en conditions de débit pulsé. Pour la plupart des applications d'air comprimé, la membrane est privilégiée. Le piston est généralement choisi lorsque la qualité de l'air est inférieure aux niveaux recommandés ou lorsqu'une durabilité mécanique extrême est requise.

Q : À quelle distance peut se trouver le régulateur pilote du corps principal de la série ?

A: Dans les grandes installations, les régulateurs pilotes peuvent être situés à une distance de plusieurs dizaines à plusieurs centaines de mètres du corps principal. Les lignes pilotes plus longues présentent un temps de réponse légèrement plus long aux variations de consigne en raison de leur volume plus important, mais cela reste acceptable pour la plupart des applications non dynamiques. Pour les lignes pilotes très longues ou les applications nécessitant un suivi rapide de la consigne, veuillez consulter ROSS Controls pour obtenir des recommandations sur le dimensionnement des lignes pilotes.

Q : Cette série peut-elle être utilisée avec des transducteurs électropneumatiques pour la régulation automatisée de la pression ?

R : Oui. Les transducteurs I/P (courant-pression) ou E/P (tension-pression) peuvent servir de source pilote, permettant aux systèmes PLC, DCS ou SCADA de commander la pression en aval de manière numérique ou proportionnelle. Cette configuration est largement utilisée dans les systèmes automatisés de gestion de l'alimentation en air des installations.

Q : Quelle est la pression nominale d'entrée ?

A : Les versions standard et à haut relief acceptent des pressions d'entrée jusqu'à 300 psig (21 bar). La version haut relief premium étend cette limite à 400 psig (28 bar). Les versions à grand diamètre et à haute capacité utilisent une pression d'entrée maximale de 300 psig. Vérifiez les caractéristiques de la version adaptée à votre application avant l'installation.

Q : Quelles options d'étanchéité sont disponibles ?

A: Les joints en nitrile (Buna-N) sont de série sur toutes les variantes de la série. Des joints en fluoroélastomère sont disponibles en configuration haute capacité étendue de 3 pouces (modèle 5X00B9021) pour une résistance chimique aux hydrocarbures, aux solvants et autres substances incompatibles avec le nitrile.

Q : La série est-elle apaisante en soi ?

R : Oui. Toutes les configurations standard de la série sont à décharge automatique : la pression aval s’évacue par le corps principal lorsque la pression de consigne du pilote est réduite. Cela empêche la pression aval de dépasser le point de consigne lorsque le pilote est abaissé.

Q : Quelles normes de filetage sont disponibles pour un orifice de 3 pouces ?

A : La configuration étendue à grande capacité de 3 pouces est disponible en filetage NPTF (modèle 5211B9008 ou 5X00B9021) et en filetage G (BSPP) (modèles avec préfixe C). Veuillez vérifier la norme de filetage requise pour votre système de tuyauterie de grand diamètre avant de passer commande.

Q : Quelle filtration en amont est nécessaire ?

A : Un filtre amont d'une finesse de filtration minimale de 5 microns est recommandé. Pour les orifices de grande taille et les débits élevés, il convient d'utiliser des filtres en ligne haute capacité adaptés à la taille des orifices de la série. Contactez ROSS Controls pour choisir le filtre adapté à la taille des orifices et au débit de votre application.

Q : Puis-je utiliser cette série pour des gaz autres que l'air comprimé ?

R : Cette série est conçue pour fonctionner avec de l'air comprimé filtré. L'azote, l'argon et d'autres gaz inertes secs peuvent être compatibles grâce au corps en aluminium, aux composants de vannes en laiton/aluminium et aux joints en nitrile ou en fluoroélastomère ; toutefois, cela doit être confirmé par ROSS Controls pour chaque application spécifique, y compris une analyse de sécurité du système.

Q : Qu'est-ce que la série 128 et quel est son lien avec la série ?

A : La soupape de décharge à haut débit de la série 128 est souvent utilisée dans le même circuit que le régulateur à pilotage à distance de la même série. Dans un circuit classique, le régulateur à pilotage à distance remplit un volume en aval, et la soupape de décharge de la série 128 s'ouvre lorsque la pression de remplissage dépasse un seuil prédéfini (généralement 2 psig au-dessus de la pression régulée). Cette combinaison assure à la fois la régulation du remplissage et la décharge à haut débit dans les systèmes pneumatiques de grand volume.

Instructions d'installation et d'entretien

• Sélectionnez la variante de la série correspondant à la taille de l'orifice, au débit et à la différence de pression requis. Consultez ROSS Controls si les paramètres de l'application ne correspondent pas clairement à une variante standard.
• Installez le corps principal dans le système de distribution d'air comprimé, en l'alignant sur la tuyauterie d'alimentation. Supportez le corps du régulateur indépendamment de la tuyauterie afin d'éviter que le poids de celle-ci ne repose sur les raccords du corps.
• Raccordez le câble de signal pilote NPTF 1/4" à la sortie du régulateur pilote distant et à l'orifice pilote du corps principal. Utilisez un tube de 6,35 mm (1/4") de diamètre extérieur propre et sec, sans pliure ni coude prononcé. Protégez le câble pilote des chocs mécaniques sur les longues distances.
• Installez un filtre amont d'une finesse de filtration minimale de 5 microns. En cas de débit élevé et de grands orifices, vérifiez que le filtre amont possède une capacité de débit suffisante pour éviter une chute de pression due à la filtration lors des pics de consommation.
• Assurez-vous que la pression d'alimentation d'entrée ne dépasse pas le maximum nominal pour la variante spécifique : 300 psig (21 bar) standard, 400 psig (28 bar) pour les variantes premium.
• Vérifiez que les ports de manomètres sont équipés : installez des manomètres 0-200 psig sur les ports NPT 1/4" à l’avant ou à l’arrière du corps principal pour la surveillance de la pression de sortie. Bouchez les ports de manomètres inutilisés.
• Pour les configurations standard en nitrile, maintenir la température ambiante entre 4 et 79 °C (40 et 175 °F). Pour les applications étendues, confirmer les limites de température des configurations en fluoroélastomère auprès de ROSS Controls.
• Pour la configuration étendue haute capacité de 3 pouces, assurez-vous que la tuyauterie et la structure de support peuvent supporter le poids et les forces supplémentaires du corps plus grand dans des conditions de débit de 4000 scfm.
• Mettez le système en service en réglant le régulateur pilote sur la pression de service minimale souhaitée, en vérifiant la sortie du corps principal au minimum, puis en augmentant jusqu'à la pression maximale souhaitée et en vérifiant le suivi sur toute la plage.
• Dans les circuits combinant la série avec une soupape de décharge à haut débit de la série 128, vérifiez que le point de consigne de la soupape de décharge est au moins 2 psig (0,1 bar) au-dessus de la pression régulée de la série pour éviter un fonctionnement intempestif de la soupape de décharge à la pression de service requise.

Garantie et assistance mondiale

ROSS Controls offre une garantie d'un an sur tous ses produits, couvrant les défauts de matériaux et de fabrication à compter de la date d'achat.

L'assistance technique et d'ingénierie d'application pour l'alimentation centrale de la série et les applications de pilotage à distance à grand volume est disponible auprès de ROSS Controls USA au (800) 438-7677.

Assistance technique mondiale assurée par les bureaux de ROSS Controls au Canada, au Brésil, en Allemagne, en France, au Royaume-Uni, en Inde, en Chine et au Japon.

Consultez le site rosscontrols.com pour obtenir des guides de sélection des variantes de la série, des données dimensionnelles, des courbes de performance de débit et des informations sur les distributeurs agréés.
