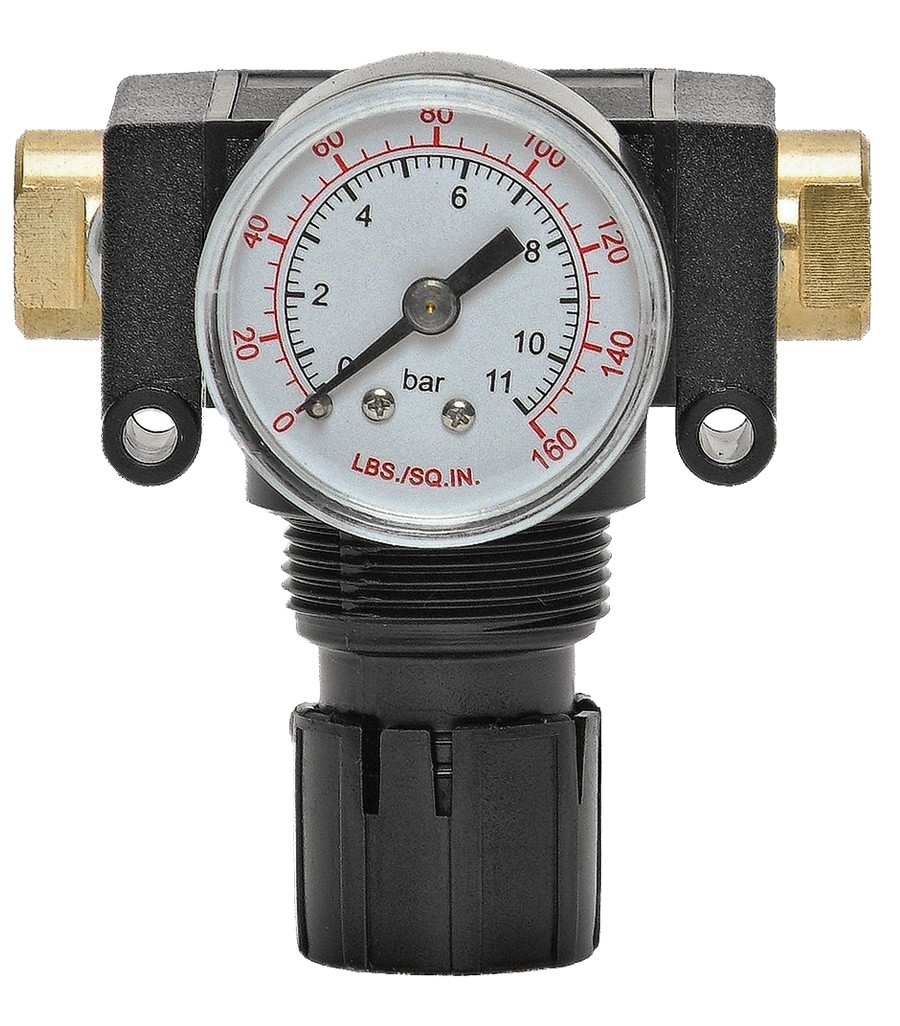

Série Bantam Tailles de ports 1/8" à 3/8" ; Débit jusqu'à 23 scfm (651 l/min)

Présentation du produit

La gamme Bantam de ROSS Controls est une famille de régulateurs de pression modulaires et compacts, disponibles avec des orifices de 1/8", 1/4" et 3/8" et un débit maximal de 23 scfm (651 l/min). Grâce à sa conception modulaire, le Bantam se connecte directement aux autres composants FRL de la gamme Bantam (filtres, lubrificateurs) sans raccords supplémentaires, formant ainsi un système complet de traitement de l'air.

Deux options de conception sont disponibles : à piston et à membrane. La conception à piston est optimisée pour un débit d’air maximal à travers le corps compact du Bantam. La conception à membrane offre une réponse en pression plus rapide et une plus grande sensibilité aux fluctuations de pression en aval, ce qui la rend mieux adaptée aux applications où la pression régulée doit suivre rapidement les variations de charge.

Les modèles à piston et à membrane sont équipés de série d'un système de décharge automatique. Des configurations sans décharge sont disponibles sur demande auprès de ROSS. Les options de raccordement des ports comprennent des ports filetés NPT ou G (BSPP) en 1/8" et 1/4", ainsi que des raccords rapides pour tubes de 1/4" et 3/8" ou pour tubes métriques (4 mm, 6 mm, 8 mm, 10 mm), offrant une grande flexibilité d'installation pour une large gamme de configurations de circuits.

La série Bantam intègre un manomètre gradué de 0 à 160 psig (0 à 11 bar) avec des ports de 3,2 mm (1/8") à l'avant et à l'arrière pour une installation bidirectionnelle. Un bouton de réglage amovible assure la sécurité après la mise en service. Grâce à sa construction en acétal et à sa plage de températures ambiantes de 4 à 52 °C (40 à 125 °F), la série Bantam est adaptée aux environnements industriels standards.

Principales caractéristiques techniques

• Montage modulaire - Se connecte directement aux autres composants FRL de la série Bantam sans raccords supplémentaires, formant des ensembles filtre-régulateur-lubrificateur intégrés et compacts.
• Options de construction à piston et à diaphragme - La conception à piston maximise le flux d'air à travers le corps compact du Bantam ; la conception à diaphragme offre une réponse de pression en aval plus rapide et plus sensible.
• Système de décompression automatique : évacue automatiquement la pression en aval lorsque le point de consigne est abaissé. Option sans décompression disponible sur demande auprès de ROSS Controls.
• Plusieurs types de raccords à ports - Ports filetés NPT et G (BSPP) en tailles 1/8" et 1/4" ; raccords de tubes à connexion rapide pour tubes 1/4" et 3/8" et tubes métriques de 4 mm à 10 mm.
• Manomètre intégré - Manomètre inclus, gradué de 0 à 160 psig (0 à 11 bar), avec ports de manomètre de 1/8" à l'avant et à l'arrière du corps pour une plus grande flexibilité d'installation.
• Bouton de réglage amovible et inviolable - Après avoir réglé la pression de sortie, le bouton de réglage peut être retiré pour empêcher toute modification non autorisée du point de consigne pendant le fonctionnement normal.
• Option de montage sur panneau - Le corps comprend un trou de montage de panneau de 1-3/16 pouce (30 mm) pour une installation directe du panneau sans support séparé.
• Trois plages de pression - Disponibles dans des plages de pression régulées de 0 à 50 psig (0 à 3,4 bar), de 0 à 100 psig (0 à 6,9 bar) et de 0 à 125 psig (0 à 8,6 bar) pour répondre aux exigences de l'application.

Spécifications techniques

Spécifications générales

Certifications et conformité

Applications et industries typiques

Automatisation et assemblage

• Lignes d'alimentation d'actionneurs pneumatiques à faible débit nécessitant une pression aval réglable indépendamment dans des conceptions de machines compactes avec assemblage FRL modulaire.
• Panneaux de commande pneumatiques utilisant des ensembles de filtres-régulateurs modulaires Bantam pour regrouper le traitement de l'air dans un seul espace.
• Circuits d'alimentation en air des instruments où les ports de 1/8" ou 1/4" correspondent aux besoins en air de l'instrument connecté.
• Régulation des circuits de dérivation dans les systèmes pneumatiques multizones où chaque zone nécessite une pression aval réglée indépendamment et inviolable.

Emballage et manutention des matériaux

• Actionneurs de machines d'étiquetage et d'impression nécessitant une alimentation en air régulée avec des orifices de 1/8" ou 1/4" dans des châssis de machines compacts.
• Circuits de freinage et d'embrayage pneumatiques de convoyeurs nécessitant des composants FRL modulaires dans des boîtiers de protection compacts.
• Machines de mise en carton et de montage de caisses petit format utilisant des ensembles modulaires Bantam pour la filtration et la régulation combinées.

Semiconducteurs et électronique

• Alimentation en air comprimé et en générateur de vide pour actionneurs de prélèvement et de placement dans les équipements d'assemblage de cartes de circuits imprimés nécessitant une alimentation en air régulée de 1/4" ou moins.
• Systèmes pneumatiques de test pour les essais fonctionnels électroniques où les circuits d'air régulés à faible débit doivent tenir dans des enceintes de test à espace restreint.
• Circuits pneumatiques pour salles blanches utilisant une construction à membrane pour un contrôle plus précis de la pression en aval dans les procédés sensibles.

Équipement médical et dentaire

• Régulation de l'alimentation en air des pièces à main dentaires, où une pression aval précise et stable est essentielle aux performances de l'outil.
• Actionneurs pneumatiques dans les équipements de diagnostic et de laboratoire nécessitant une préparation d'air modulaire et compacte dans des boîtiers de petite taille.
• Bancs d'essai pour dispositifs médicaux utilisant le diaphragme Bantam pour une réponse à la pression plus rapide lors des tests cycliques d'actionneurs.

Industrie générale

• Stations de traitement d'air montées sur panneau utilisant le trou de montage de panneau de 30 mm pour une installation directe sans supports supplémentaires.
• Circuits pneumatiques de machines-outils assurant les fonctions de maintien des pièces, d'éjection des pièces et de palier à air à faibles débits.
• Circuits de tuyauterie à connexion rapide utilisant des raccords de tubes métriques pour la compatibilité avec les normes européennes en matière d'équipements pneumatiques.

Configuration de la commande et du numéro de modèle

Produits et accessoires associés

• Régulateurs de pression à angle droit série 111 : régulateurs en ligne à angle droit avec orifices de 1/8" à 1/2", débit jusqu'à 55 scfm, raccords banjo filetés ou à connexion rapide. https://www.rosscontrols.com/en/series/111-right-angle-series
• Régulateurs de pression miniatures série 113 : régulateurs à piston ou à membrane en ligne, avec orifices de 1/8" et 1/4", débit jusqu'à 40 pi³/min et pression d'entrée supérieure. https://www.rosscontrols.com/en/series/113-miniature-series
• Régulateurs de pression série 114 (taille moyenne) : régulateurs à piston à montage modulaire avec orifices de 6,35 mm à 12,7 mm et débit jusqu’à 100 pi³/min. https://www.rosscontrols.com/en/series/114-mid-size-series
• Filtres FRL ROSS série Bantam - Filtres à particules et coalescents série Bantam pour assemblage modulaire avec les régulateurs série Bantam. https://www.rosscontrols.com/en/categories/36-air-preparation-frls

Foire aux questions (FAQ)

Q : Quelles sont les tailles de ports disponibles pour la série Bantam ?

A : La série Bantam est disponible avec des orifices de 1/8", 1/4" et 3/8". Les options filetées NPT et G (BSPP) sont disponibles en 1/8" et 1/4". Les raccords rapides pour tubes sont disponibles en 1/4" et 3/8" pouces et en métrique de 4 à 10 mm.

Q : Quel est le débit maximal ?

A: La série Bantam a une capacité de débit maximale de 23 scfm (651 l/min) à une pression d'entrée de 100 psig (6,9 bar).

Q : Quelle est la pression d'entrée maximale ?

A : La pression d'entrée maximale est de 150 psig (10 bar). Le dépassement de cette limite risque d'endommager la carrosserie et d'entraîner une pression incontrôlée en aval.

Q : Quelles sont les plages de pression régulées disponibles ?

A : Trois plages de pression régulée sont disponibles : 0 à 50 psig (0 à 3,4 bar), 0 à 100 psig (0 à 6,9 bar) et 0 à 125 psig (0 à 8,6 bar). Sélectionnez la plage adaptée à l’application en aval.

Q : Dois-je choisir une construction à piston ou à diaphragme ?

A : Optez pour une construction à piston pour un débit d'air maximal à travers le corps compact du Bantam lorsque la capacité de débit est le critère de conception principal. Choisissez une construction à membrane lorsqu'une réponse de pression en aval plus rapide et une plus grande sensibilité aux fluctuations de pression sont requises.

Q : La série Bantam est-elle auto-soulagée ?

R : Oui. La série Bantam standard est équipée d'un système de décharge automatique, évacuant la surpression en aval lorsque le point de consigne est abaissé. Des configurations sans décharge sont disponibles sur demande auprès de ROSS Controls.

Q : Le Bantam comprend-il un manomètre ?

R : Oui. Un manomètre gradué de 0 à 160 psig (0 à 11 bar) est fourni avec chaque régulateur. Le corps du régulateur comporte des orifices de 1/8" à l'avant et à l'arrière, permettant ainsi d'installer le manomètre indifféremment d'un côté ou de l'autre.

Q : Comment fonctionne le bouton inviolable ?

A : Le bouton de réglage est amovible. Une fois le réglage souhaité atteint, retirez le bouton de la tige pour éviter tout déréglage non autorisé. Remettez le bouton en place lorsque vous devez effectuer un nouveau réglage.

Q : Le Bantam peut-il être monté sur panneau ?

R : Oui. Le corps du régulateur comporte un trou de montage sur panneau de 30 mm (1-3/16 pouce), permettant une installation directe à travers une découpe de panneau sans support de montage séparé.

Q : Comment fonctionne le montage modulaire ?

A : Les composants FRL de la série Bantam se connectent côte à côte grâce à des ports internes intégrés aux faces d'interface modulaires. Aucun raccord intermédiaire n'est nécessaire entre les composants. Consultez ROSS pour connaître les options de quincaillerie d'assemblage modulaire et de blocs de ports.

Q : Quel matériau est utilisé pour la carrosserie ?

A : Le corps, le dôme et le bouton sont en acétal. Les joints sont en nitrile. Cette combinaison de matériaux convient aux environnements industriels standards utilisant l'air comprimé comme fluide.

Q: Les modèles à filetage G (BSPP) sont-ils disponibles ?

R : Oui. Les modèles à filetage G sont disponibles en préfixant le numéro de modèle par « C » (par exemple, C5B01C0010 pour un régulateur à piston G 1/8" de 0 à 100 psig).

Q : Quelle est la plage de températures ambiantes ?

A: La série Bantam est conçue pour des températures ambiantes de 40 à 125 degrés Fahrenheit (4 à 52 degrés C), ce qui la rend adaptée aux environnements industriels intérieurs standard.

Q : Le Bantam peut-il être utilisé avec des raccords de tubes métriques à connexion rapide ?

R : Oui. Les modèles de la série Bantam sont disponibles avec des raccords de tubes métriques à connexion rapide de 4 mm, 6 mm, 8 mm et 10 mm pour une compatibilité avec les normes des circuits pneumatiques européens.

Instructions d'installation et d'entretien

• Vérifiez que le système de filtration d'air en amont est installé avant le régulateur de la série Bantam. Pour les ensembles modulaires, installez un module de filtration Bantam en amont du module de régulation.
• Installez le régulateur en raccordant l'orifice d'entrée à l'alimentation et l'orifice de sortie au circuit aval. Ne pas inverser le sens du flux à travers le régulateur.
• Pour les raccords filetés, appliquez le produit d'étanchéité uniquement sur le filetage mâle. Évitez d'en appliquer sur les deux premiers filets afin de prévenir toute contamination des passages internes.
• Pour les raccords rapides, insérez complètement le tube jusqu'à ce qu'il bute contre la butée interne. Vérifiez le bon enclenchement en tirant sur le tube avant la mise sous pression.
• Réglez la pression de sortie avant de connecter l'équipement en aval en tournant le bouton de réglage dans le sens horaire pour augmenter la pression et dans le sens antihoraire pour la diminuer.
• Pendant le réglage, surveillez le manomètre intégré pour vérifier que la pression de sortie correspond bien à la valeur de consigne souhaitée.
• Retirez le bouton de réglage après confirmation du point de consigne final si une résistance à la manipulation est requise pour l'installation.
• Vérifiez le fonctionnement d'autodécharge en réduisant le point de consigne et en confirmant que la pression en aval diminue sans nécessiter de soupape d'échappement séparée.
• Ne pas dépasser une pression d'entrée de 150 psig (10 bar). Le dépassement de cette limite peut endommager le corps de l'appareil ou provoquer une surpression en aval.
• Pour le montage sur panneau, utilisez un trou de 30 mm (1-3/16 po) et la visserie appropriée. Assurez-vous que la jauge est accessible depuis la position d'entretien habituelle.
• Dans les assemblages modulaires, assurez-vous que toutes les connexions d'interface modulaires sont bien fixées et étanches avant de mettre l'assemblage sous pression.
• Après la mise sous pression initiale, inspectez toutes les connexions pour détecter les fuites à l'aide d'eau savonneuse ou d'une solution de détection de fuites appropriée.

Garantie et assistance mondiale

ROSS Controls offre une garantie d'un an sur tous ses produits, couvrant les défauts de matériaux et de fabrication à compter de la date d'achat.

L'assistance technique est disponible auprès de ROSS Controls USA au (800) 438-7677 ou en visitant rosscontrols.com.

Pour la configuration du produit, les schémas dimensionnels, la documentation d'assemblage modulaire et les instructions d'installation, visitez la page produit ROSS Controls sur rosscontrols.com ou contactez directement ROSS Controls.
